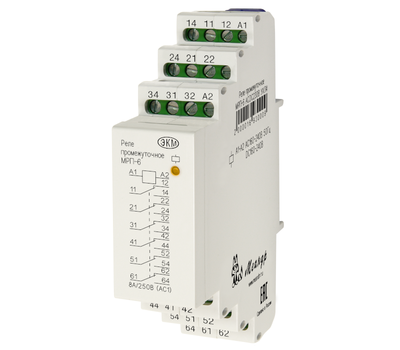

МРП-6 AC230В УХЛ2

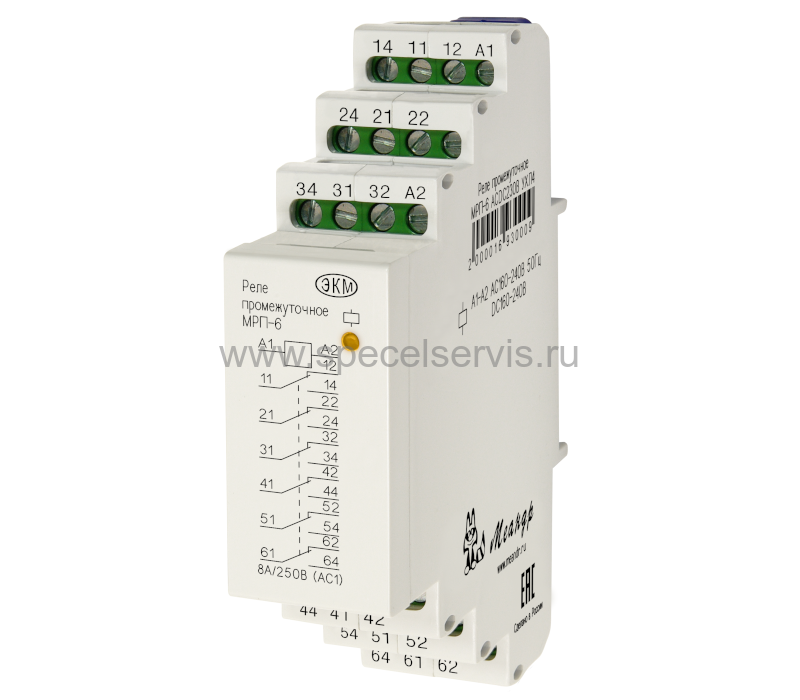

Реле промежуточное МРП-6 ACDC230В УХЛ2

• Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования
• Индикация состояния выхода
• Встроенная защита коммутирующего элемента от индуктивных выбросов возникающих при размыкании реле
• Корпус шириной 13, 18 и 22мм

НАЗНАЧЕНИЕ РЕЛЕ
 Реле промежуточные (вспомогательные) типов МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированных пластмассовых корпусах с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм². На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы и схема подключения.

 ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм.
 Следует использовать отвертку 0,6*3,5мм

 ВНИМАНИЕ: Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.


РАБОТА РЕЛЕ
 Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.
 Для реле с напряжением питания ACDC24В/AC230В напряжения AC230В подаётся на клеммы А1-А2, а напряжение AC24В или DC24В - к клеммам А2-А3 без соблюдения полярности.
 Для реле с одним напряжением питания - питание подаётся на клеммы А1-А2.


Вариант защиты до IP40
