МРП-3 AC400В УХЛ4 – Описание

Реле МРП-3 AC400В УХЛ4

  • Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования
  • Индикация состояния выхода
  • Встроенная защита коммутирующего элемента от индуктивных выбросов возникающих при размыкании реле
  • Бесшумная работа
  • Корпус шириной 18 мм

КОНСТРУКЦИЯ РЕЛЕ МРП-3 AC400В УХЛ4:

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы и схема подключения.

РАБОТА РЕЛЕ МРП-3 AC400В УХЛ4:

Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.

Для реле с напряжением питания ACDC24В/AC230В напряжения AC230В подаётся на клеммы А1-А2, а напряжение AC24В или DC24В - к клеммам А2-А3 без соблюдения полярности.

Для реле с одним напряжением питания - питание подаётся на клеммы А1-А2.

МРП-3 AC400В УХЛ4 реле промежуточное (рис.2)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ МРП
Параметр Ед.изм. МРП-1 МРП-2 МРП-2-1 МРП-3 МРП-3-1 МРП-4
Напряжение питания (по исполнениям) * В АСDC24/230, ACDC12 АСDC230, ACDC12, ACDC24, ACDC60 АСDC24/AC230, DC5 ACDC230, ACDC110, ACDC60, AC400, AC230 AC230, DC220, ACDC24, ACDC220 АС230, ACDC24, ACDC60, ACDC110,
ACDC220, ACDC230
Мощность потребляемая катушкой, не более Вт 0,5Вт/4ВА 1,0 0,5Вт/4ВА 2,0 1,0 1,0
Время включения реле, не более мс 25
Время выключения реле, не более мс 50
Количество и тип контактов   1 перекл. 2 перекл. 2 перекл. 3 НО 3 перекл. 2 перекл.
+ 2 НО
Номинальное/максимальное коммутируемое напряжение В 250/400, АС1
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) А 16 16 8 16 8 8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) ВА/Вт 4000/480 4000/480 2000/240 4000/480 2000/240 2000/240
Электрическая прочность (питание - контакты) В АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее циклов 10х106
Электрическая износостойкость, не менее циклов 100000
Максимальная частота коммутаций, не более циклов/ч 600
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Диапазон рабочих температур 0С -25…+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения 0С -40 … +70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4 или УХЛ2 (без образования конденсата)
Степень загрязнения в соответствии с
ГОСТ 9920-89
  2
Высота над уровнем моря м до 2000
Относительная влажность воздуха % до 80 (при 250С)
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный

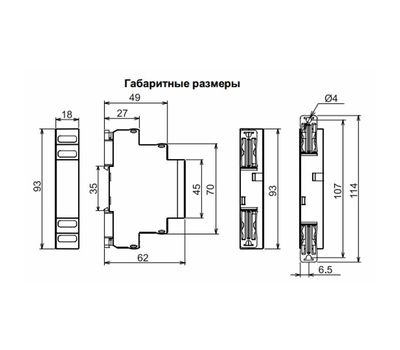

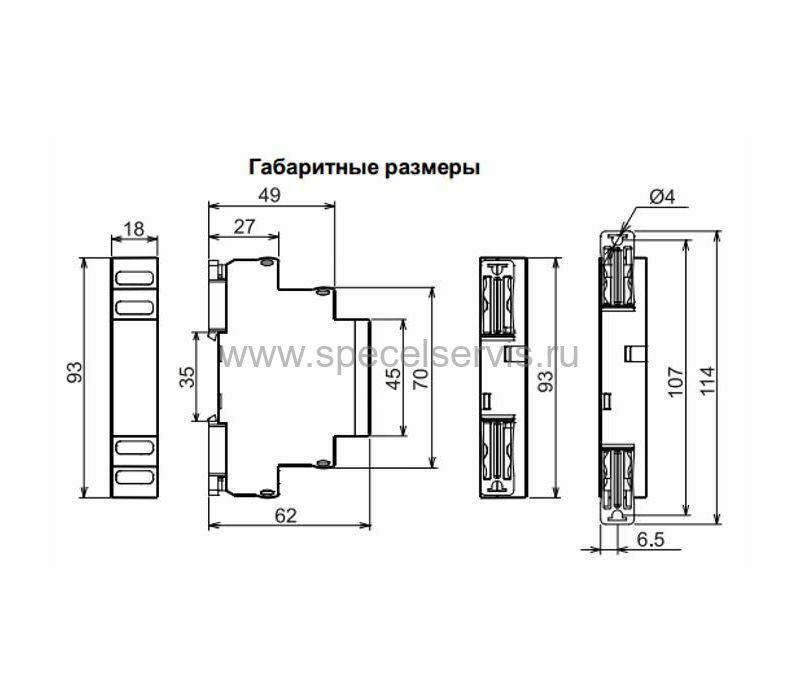

Габаритные размеры мм 18х93х62
Масса кг 0,065 0.065 0,065 0,093 0.085 0,085
* Реле может быть изготовлено на специальное напряжение и частоту питающего напряжения по заказу.
