МРП-3-1 ACDC12В УХЛ2
Наведите на картинку для увеличения
МРП-3-1 ACDC12В УХЛ2 – Описание
Реле промежуточное МРП-3-1 ACDC12В УХЛ2
Устройства типов МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.
Особенности:
- Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования
- Индикация состояния выхода
- Встроенная защита коммутирующего элемента от индуктивных выбросов возникающих при размыкании реле.
Производятся в унифицированных пластмассовых корпусах с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм или на ровную поверхность. Для установки на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы и схема подключения.
Внимание: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм
Внимание: Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.
Технические характеристики
| Параметр | Ед.изм. | МРП-3-1 |
| Напряжение питания (по исполнениям) * | В | АС 30 DC220 АСDC24 ACDC12 |
| Диапазон допустимого напряжения питания АС 50/60Гц |
| 85—110% от номинального |
| Диапазон допустимого напряжения питания DС |
| 90—110% от номинального |
| Мощность потребляемая катушкой, не более | Вт | 1.0 |
| Время включения реле, не более | мс | 25 |
| Время выключения реле, не более | мс | 50 |
| Количество и тип контактов |
| 3 перекл. |
| Номинальное/максимальное коммутируемое напряжение | В | 250 /400, АС1 |
| Максимальный коммутируемый ток: АС230В 50Гц (АС1) / DC 24В (DC1) | А | 7 / 8 |
| Максимальная коммутируемая мощность АС230В 50Гц (АС1) / DC 24В (DC1) | ВА/Вт | 2000/240 |
| Электрическая прочность (питание -контакты | В | АС 2000(50Гц -1 минута) |
| Механическая износостойкость, не менее | циклов | 10 х 106 |
| Электрическая износостойкость, не менее | циклов | 100000 |
| Максимальная частота коммутаций, не более | цикл/ч | 600 |
| Диапазон рабочих температур(по исполнениям) | °С | -25...+55(УХЛ4) / -40...+55(УХЛ2) |
| Температура хранения | °С | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
| уровень 3 (2кВ/5кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
| уровень 3 (2кВ А1-А2) |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
| УХЛ4 или УХЛ2 (без образования конденсата) |
| Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 |
| IP40 / IP20 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 |
| 2 |
| Относительная влажность воздуха | % | до 80(при 25°С) |
| Высота над уровнем моря | м | до 2000 |
| Рабочее положение в пространстве |
| произвольное |
| Режим работы |
| круглосуточный |

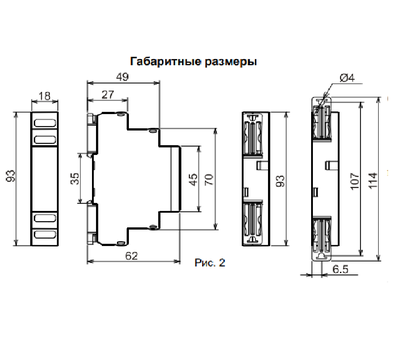

| Габаритные размеры | мм | 18х93х62 |
| Масса | кг | 0.085 |
