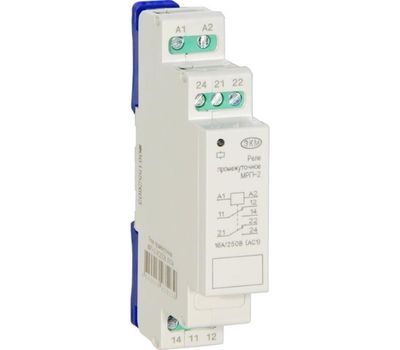

МРП-2 ACDC24В УХЛ4
Наведите на картинку для увеличения
МРП-2 ACDC24В УХЛ4 – Описание
Промежуточное реле МРП-2 ACDC24В УХЛ4
- Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования
- Индикация состояния выхода
- Встроенная защита коммутирующего элемента от индуктивных выбросов возникающих при размыкании реле
- Бесшумная работа
- Корпус шириной 18 мм
Конструкция и работа реле:
МРП-2 ACDC24В УХЛ4 выпускается в стандартном корпусе из АБС-пластика и монтируется на ДИН-рейку, в случае необходимости его также допустимо устанавливать на ровную поверхность, при этом фиксаторы замков должны быть разведены в крайние положения.
Провода питания и соединяемых электрических цепей подключаются по переднему типу. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. Переключение контактов осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.

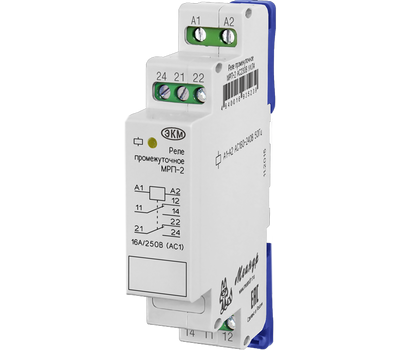

На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы и схема подключения.
Основные технические характеристики:
- Напряжение питания: Переменное однофазное/Постоянное 24 В ±10%
- Частота: 50 Гц
- Тип контактной группы: 2 С/O
- Номинальный ток нагрузки: 16 А

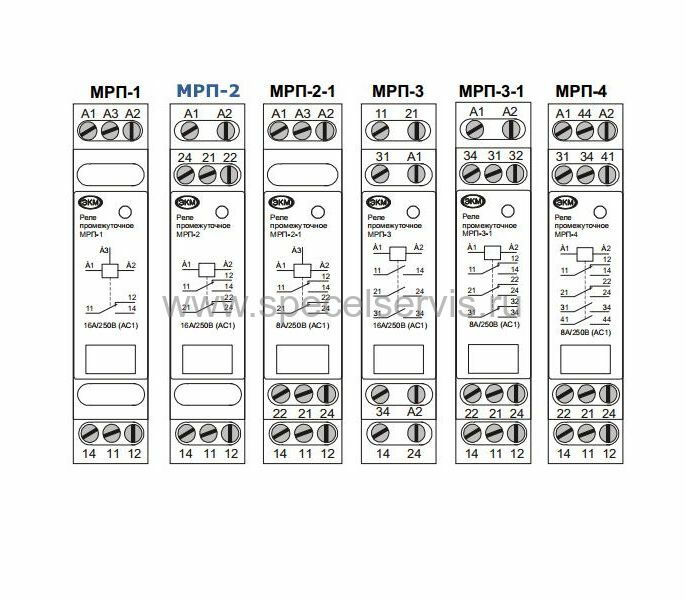

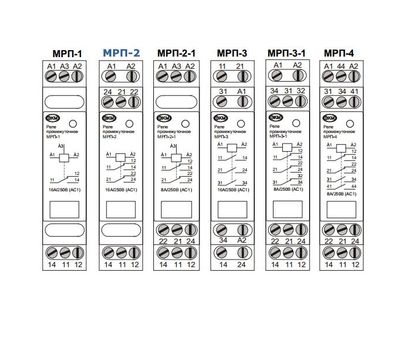

Характеристики серии МРП:
| Параметр | Ед.изм. | МРП-1 | МРП-2 | МРП-2-1 | МРП-3 | МРП-3-1 | МРП-4 |
| Напряжение питания (по исполнениям) * | В | АСDC24/230, ACDC12 | АСDC230, ACDC12, ACDC24, ACDC60 | АСDC24/AC230, DC5 | ACDC230, ACDC110, ACDC60, AC400, AC230 | AC230, DC220, ACDC24, ACDC220 | АС230, ACDC24, ACDC60, ACDC110, ACDC220, ACDC230 |
| Мощность потребляемая катушкой, не более | Вт | 0,5Вт/4ВА | 1,0 | 0,5Вт/4ВА | 2,0 | 1,0 | 1,0 |
| Время включения, не более | мс | 25 | |||||
| Время выключения, не более | мс | 50 | |||||
| Количество и тип контактов | 1 перекл. | 2 перекл. | 2 перекл. | 3 НО | 3 перекл. | 2 перекл. + 2 НО |
|
| Номинальное/максимальное коммутируемое напряжение | В | 250/400, АС1 | |||||
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 16 | 16 | 8 | 16 | 8 | 8 |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 4000/480 | 4000/480 | 2000/240 | 4000/480 | 2000/240 | 2000/240 |
| Электрическая прочность | В | АС2000 (50Гц - 1мин) | |||||
| Механическая износостойкость, не менее | циклов | 10х106 | |||||
| Электрическая износостойкость, не менее | циклов | 100000 | |||||
| Максимальная частота коммутаций, не более | циклов/ч | 600 | |||||
| Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||||||
| Диапазон рабочих температур | 0С | -25…+55 (УХЛ4) -40…+55 (УХЛ2) | |||||
| Температура хранения | 0С | -40 … +70 | |||||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||||||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 |
2 | ||||||
| Высота над уровнем моря | м | до 2000 | |||||
| Относительная влажность воздуха | % | до 80 (при 250С) | |||||
| Рабочее положение в пространстве | произвольное | ||||||
| Режим работы | круглосуточный | ||||||

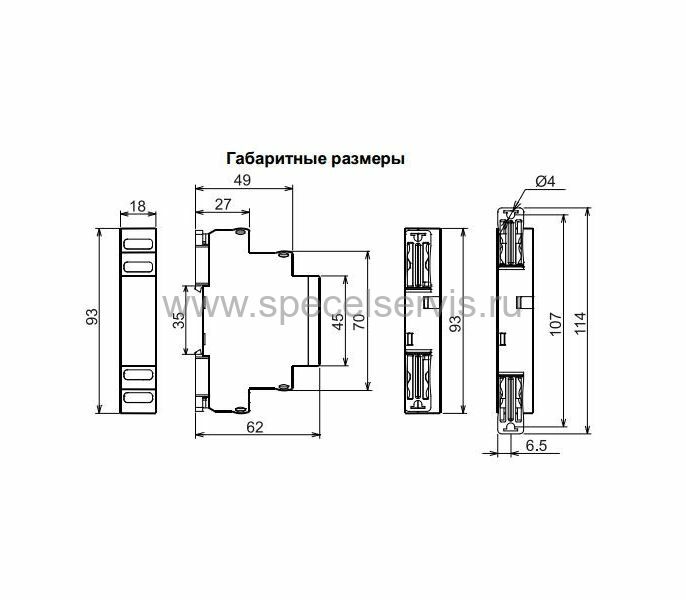

| Габаритные размеры | мм | 18х93х62 | |||||
| Масса | кг | 0,065 | 0.065 | 0,065 | 0,093 | 0.085 | 0,085 |
