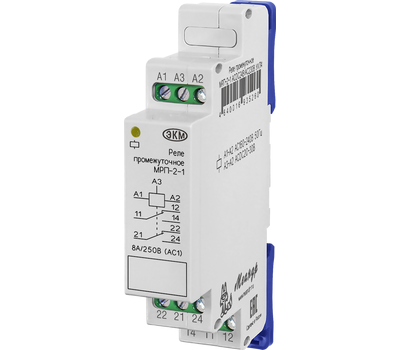

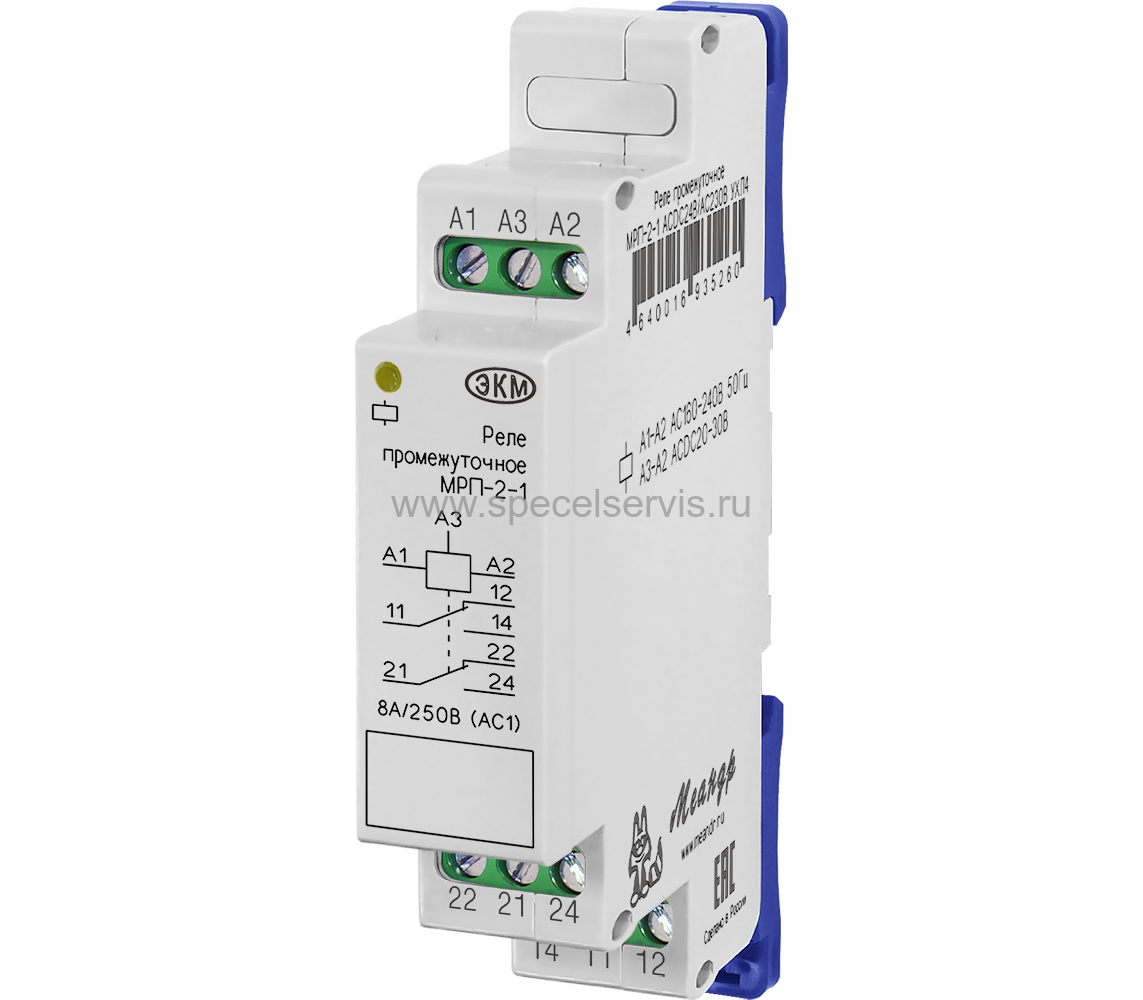

МРП-2-1 DC5В УХЛ4
Наведите на картинку для увеличения
МРП-2-1 DC5В УХЛ4 – Описание
Реле промежуточное МРП-2-1 DC5В УХЛ4
Реле промежуточные (вспомогательные) типов МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле. Используются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования. Имеют индикацию состояния выхода и встроенную защиту коммутирующего элемента от индуктивных выбросов возникающих при размыкании реле.
ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм
ВНИМАНИЕ: Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.
Технические параметры:
| Параметр | Ед.изм. | МРП-2-1 |
| Напряжение питания (по исполнениям) * | В | АСDC24/АС230 АСDC36 |
| Диапазон допустимого напряжения питания АС 50/60Гц |
| 85—110% от номинального |
| Диапазон допустимого напряжения питания DС |
| 90—110% от номинального |
| Мощность потребляемая катушкой, не более | Вт | 0.5Вт/4ВА |
| Время включения реле, не более | мс | 25 |
| Время выключения реле, не более | мс | 50 |
| Количество и тип контактов |
| 2 перекл. |
| Номинальное/максимальное коммутируемое напряжение | В | 250 /400, АС1 |
| Максимальный коммутируемый ток: АС230В 50Гц (АС1) / DC24В (DC1) | А | 7 / 8 |
| Максимальная коммутируемая мощностьАС230В 50Гц (АС1) / DC24В (DC1) | ВА/Вт | 2000/240 |
| Электрическая прочность (питание -контакты | В | АС2000(50Гц -1 минута) |
| Механическая износостойкость, не менее | циклов | 10 х 106 |
| Электрическая износостойкость, не менее | циклов | 100000 |
| Максимальная частота коммутаций, не более | цикл/ч | 600 |
| Диапазон рабочих температур(по исполнениям) | °С | -25...+55(УХЛ4) / -40...+55(УХЛ2) |
| Температура хранения | °С | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
| уровень 3 (2кВ/5кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
| уровень 3 (2кВ А1-А2) |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
| УХЛ4 или УХЛ2 (без образования конденсата) |
| Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 |
| IP40 / IP20 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 |
| 2 |
| Относительная влажность воздуха | % | до 80(при 25°С) |
| Высота над уровнем моря | м | до 2000 |
| Рабочее положение в пространстве |
| произвольное |
| Режим работы |
| круглосуточный |
| Габаритные размеры | мм | 18х93х62 |
| Масса | кг | 0.065 |
| * -Реле может быть изготовлено на специальное напряжение и частоту питающего напряжения по заказу. |
