EM-486 – Описание

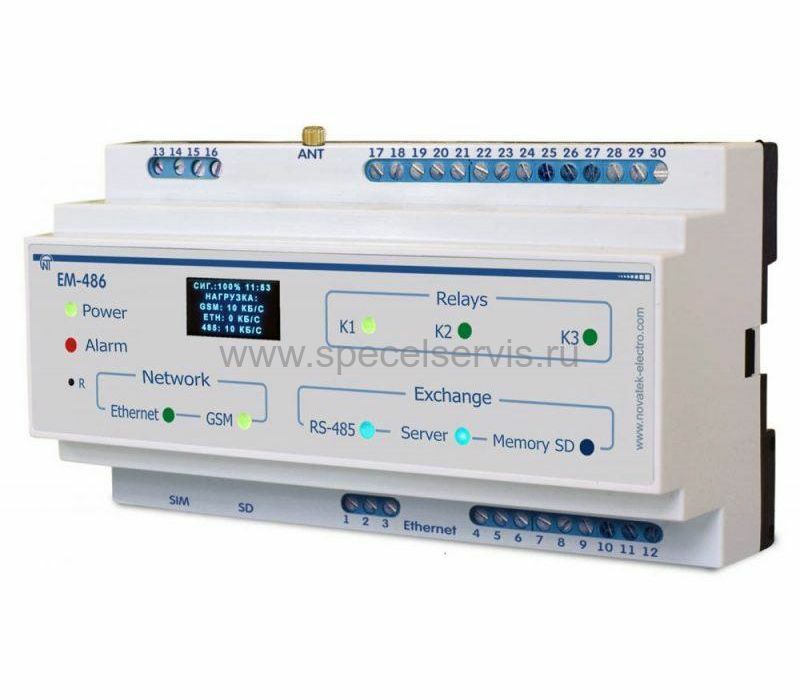

Контроллер интерфейса ЕМ-486
Обеспечивает доступ к показаниям подключенных датчиков и к регистрам MODBUS устройств, подключенных по интерфейсу RS-485, по протоколу MODBUS TCP или при помощи текстовых сообщений SMS.
Отличительные особенности:
- гибкие возможности подключения (проводная или беспроводная связь, автоматический выбор способа связи с сервером, автоматическое или ручное определение поставщика услуг GSM и параметров связи, переопределение МАС-адреса и других настроек Ethernet);
- защита доступа (пароль режима настройки, фильтр IP-адреса для настройки или для подключения к сети MODBUS, подключение только к заданному серверу с автоматической авторизацией, пароль управления по SMS);
- различные режимы обмена по сети MODBUS (RTU или ASCII, с проверкой четности и без проверки, широкий диапазон скоростей передачи, настраиваемая задержка);
- программируемые выходы для действий при событиях и авариях;
- программируемые входы для датчиков;
- программируемые счетчики импульсов для каждого датчика;
- выход питания для датчиков;
- вход резервного питания;
- сервисные функции (часы реального времени, возможность обновления прошивки).
EM-486 обеспечивает управление устройствами в сети RS-485 через интерфейсы Ethernet или GPRS, или при помощи SMS. Изделие также позволяет считывать данные с устройств по RS-485 или с подключенных датчиков. Процессор поддерживает подключение к облачному серверу сбора данных по Ethernet при помощи микросхемы физического интерфейса Ethernet (или по GSM при помощи встроенного GSM-модема, если подключение по Ethernet недоступно).
Также к изделию может быть установлено подключение по Ethernet / GSM по протоколу MODBUS TCP для обмена данными с устройствами в сети RS-485 или с ЕМ-486. Изделие принимает и обрабатывает SMS с паролем и командой чтения/записи для устройств MODBUS. Изделие хранит во встроенной памяти сетевые настройки, параметры входов и выходов.
Настройка подключений ЕМ-486 осуществляется по протоколу HTTP или по протоколу MODBUS TCP и служит для указания основных параметров, необходимых для работы изделия: типов подключенных датчиков, параметров обмена по RS-485, параметров адреса в сети Ethernet (если используется Ethernet) и адреса сервера, к которому автоматически подключается ЕМ-486.
Параметры сохраняются при отключении питания. Настройка ЕМ-486 может осуществляться двумя способами:
- через WEB-интерфейс;
- через MODBUS-интерфейс.
Технические характеристики:
| Наименование | Значение |
|---|---|
| Номинальное напряжение питания переменного тока, В | 230 |
| Частота сети, Гц | 45...65 |
| Интерфейс обмена по проводной сети | 10Base-T / 100Base-T |
| Поддерживаемые протоколы сети Ethernet | UDP, ARP, TCP |
| Интерфейс обмена по беспроводной сети | GSM |
| Поддерживаемые стандарты беспроводной сети | SMS, GPRS |
| Встроенные сервера | MODBUS TCP, HTTP |
| Максимальное количество подключений по протоколу MODBUS TCP | 4 |
| Интерфейс обмена по сети MODBUS | RS-485 |
| Поддерживаемые протоколы сети MODBUS | MODBUS RTU, MODBUS ASCII |
| Максимальное выходное напряжение драйвера RS-485, В | 3,3 |
| Выходной ток короткого замыкания драйвера RS-485 (предельный), мА | 250 |
| Сопротивление встроенного терминатора, Ом | 70- 1000 Ом или отключен |
| Рекомендуемое количество подключенных устройств в сети MODBUS:- при входном токе приемников на шине RS-485 не более 0,125 мА- при входном токе приемников на шине RS-485 не более 1 мА | не более 256не более 32 |
| Диапазон регулирования частоты счета импульсов на входах, мГц | 1...500 000 |
| Время готовности при подаче напряжения питания, не более, с | 15 |
| Погрешность измерения напряжения, не более, мВ | 40 |
| Погрешность измерения тока, не более, мкА | 200 |
| Погрешность измерения температуры, не более, °С | 2 |
| Напряжение питания, при котором сохраняется работоспособность;- переменного тока, В- постоянного тока, В | 90...265127...375 |
| Номинальное напряжение резервного питания постоянного тока, В | 12 |
| Напряжение резервного питания постоянного тока, при котором сохраняется работоспособность. В | 9...16 |
| Потребляемая мощность (под нагрузкой), Вт, не более | 12 |
| Максимальный коммутируемый ток выходных контактов реле, А | 16 |
| Универсальные входы, шт. | 4 |
| Типы подключаемых датчиков: | - датчик с выходом напряжения до 10 В;- датчик с выходом тока до 20 мА;- «сухой контакт»;- датчик температурный NTC. |
| Максимальное напряжение на универсальном входе, В | 12 |
| Максимальный ток через универсальный вход, мА | 24 |
| Напряжение выхода питания датчиков, В | 12 |
| Максимальный ток выхода питания датчиков, А | 0,1 |
| Программируемые релейные выходы с переключающими контактами, шт. | 3 |
| Коммутационный ресурс выходных контактов:- электрический под нагрузкой 16 A, не менее, раз- механический, не менее, раз | 50 тыс.10 млн. |
| Назначение изделия | Аппаратура управления и распределения |
| Номинальный режим работы | Продолжительный |
| Степень защиты | IP20 |
| Класс защиты от поражения электрическим током | II |
| Климатическое исполнение | УХЛ 3.1 |
| Допустимая степень загрязнения | II |
| Категория перенапряжения | II |
| Номинальное напряжение изоляции, В | 450 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 2,5 |
| Сечение проводов для подключения к клеммам, мм2 | 0,5-3 |
| Момент затяжки винтов клемм, Н*м | 0,4 |
| Масса, кг, не более | 0,750 |
| Габаритные размеры (рис.1.1), H*B*L, мм- с установленной GSM антенной- без GSM антенны | 157*112*56157*99*56 |
| Установка (монтаж) изделия - стандартная DIN-рейка 35 мм | |
| Изделие сохраняет свою работоспособность при любом положении в пространстве | |
| Материал корпуса - самозатухающий пластик | |
