МРП-1Т AC230В УХЛ4
Наведите на картинку для увеличения
МРП-1Т AC230В УХЛ4 – Описание
Реле ограничения пускового тока МРП-1Т
АНАЛОГ CAMTEC ESB101
- Снижение пускового тока емкостных нагрузок (импульсных БП, драйверов LCD) за счёт замыкания контакта реле при переходе через «0» - технология «zero sync»
- Распределенное во времени с помощью генератора случайных чисел включение нагрузок для уменьшения броска тока через автомат
- Индикация состояния выхода
- Гальваническая развязка входа L и выхода U
- Ширина корпуса 13мм
- АНАЛОГ CAMTEC ESB101
НАЗНАЧЕНИЕ РЕЛЕ
Реле ограничения пускового тока типа МРП-1Т предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль). Выбор момента замыкания контактной группы формируется в диапазоне 150...700 мс (первые 20 полупериодов) генератором случайного числа для каждого реле, что обеспечивает распределение пускового импульса тока по времени за счет разного момента срабатывания групп нагрузок каждая из которых защищается реле.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы.
РАБОТА РЕЛЕ
В реле использована технология синхронной коммутации контактов - «zero sync», что обеспечивает высокую нагрузочную способность контактной группы. Замыкание контактов производится в момент перехода сетевого напряжения через «0», что обеспечивает ограничение броска тока в момент замыкания контактов.

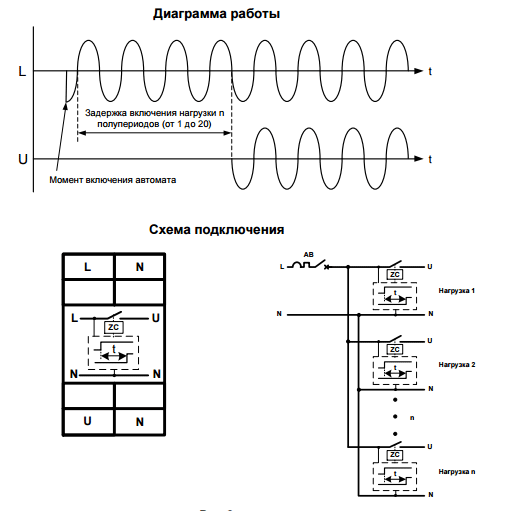

После подачи напряжения на входные контакты L и N, реле случайным образом выбирает один из первых двадцати переходов сетевого напряжения через «0» и коммутирует выходной контакт U, при этом на лицевой панели загорается индикатор включения реле.
|
Параметр
|
Ед.изм.
|
МРП-1Т AC230В
|
|
Напряжение питания
|
В
|
AC230
|
| Частота питающей сети | Гц | 50 |
|
Мощность потребляемая катушкой, не более
|
Вт
|
1
|
|
Время во включённом состоянии
|
|
не ограничено
|
| Время готовности | с | 0,15 |
|
Время включения реле*
|
с
|
0,15...0,7
|
|
Время выключения реле, не более
|
с
|
0,05
|
|
Количество и тип контактов
|
|
1 замыкающий
|
|
Максимальное коммутируемое напряжение
|
В
|
250
|
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
16
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА
|
4000
|
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|
Максимальная частота коммутаций, не более
|
цикл./ч
|
600
|
|
Диапазон рабочих температур (по исполнениям)
|
0C
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|
Температура хранения
|
0C
|
-40...+70
|
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
|
уровень 3 (2кВ А1-А2)
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69
|
|
УХЛ4 или УХЛ2
|
|
Степень защиты реле: по корпусу / по клеммам в соответствии с ГОСТ 14254-96
|
|
IP40/IP20
|
|
Степень загрязнения в соответствии с ГОСТ 9920-89
|
|
2
|
|
Относительная влажность воздуха
|
%
|
до 80 (при 250C)
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
Режим работы
|
|
круглосуточный
|
|

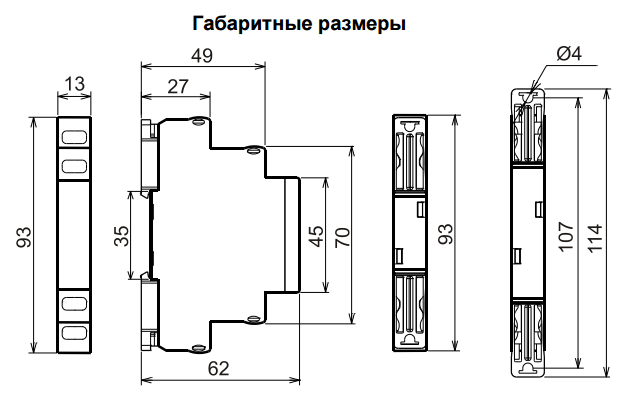

Габаритные размеры
|
мм
|
13х93х62
|
|
Масса
|
кг
|
0,06
|
| * - случайным образом выбирается (программно) | ||
