ОМКП7Г-К – Описание

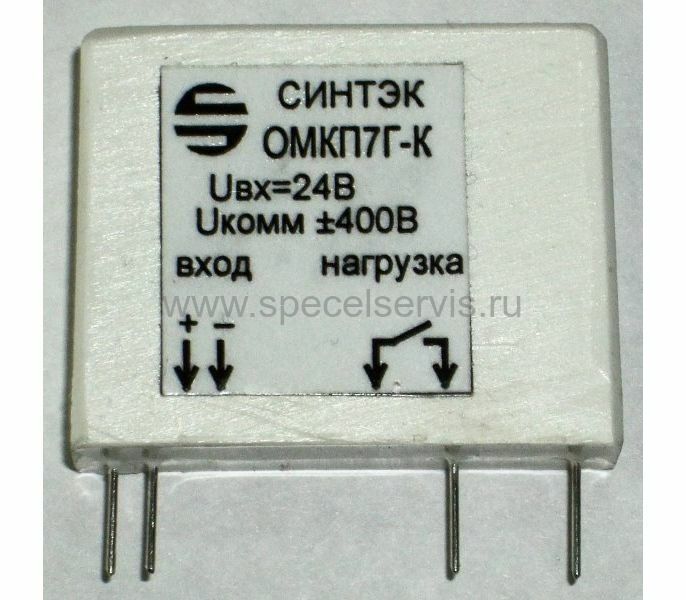

ОПТОЭЛЕКТРОННЫЙ МОДУЛЬ ОМКП7Г-К ±400В / 0.3А

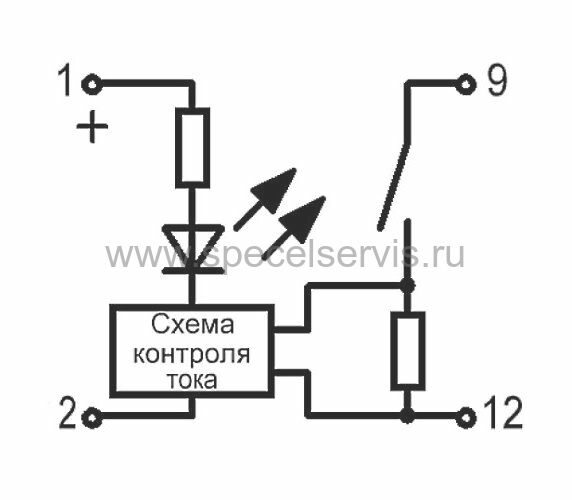

Модуль ОМКП7Г-К содержит электронную схему контроля тока, позволяющую отключать модуль при перегрузке по току.
Отличительные особенности:
- управление постоянным напряжением 24 В;
- напряжение изоляции: 1500 В;
- герметичный пластмассовый корпус;
- защита от короткого замыкания и перегрузки по току;
- коммутация переменного и постоянного тока;
- габаритные размеры: 32*25*10 мм.
Области применения:
- замена электромагнитных реле;
- промышленная автоматика;
- силовой интерфейс.
Электрические параметры
| Наименование параметра | Обозн. | Ед. изм. | Значение | Режим измерения | ||
| мин. | тип. | макс. | ||||
| Входной ток | Iвх | мА | 8 |
| 12 | Uвх=24В |
| Выходное сопротивление в открытом состоянии | Rвкл | Ом |
|
| 15 | Uвх=24В; Iвых=±0,3А; tимп=1сек. |
| Ток срабатывания защиты | Iзащ | А | 0,4 |
| 0,6 | Uвх=24В; tимп=10мс |
| Ток утечки на выходе в закрытом состоянии | Iут | мкА |
| 0,2 | 1000 | Uвх=24В; Uвых= ±390В |
| Напряжение изоляции | Uиз | В | 1500 |
|
| t=1мин |
| Сопротивление изоляции | Rиз | Ом |
| 1011 |
| Uиз=500В |
| Выходная емкость в состоянии выключено | Спр | пФ |
| 750 |
| Uвых=±300В |
| Время включения | tвкл | мс |
| 5 | 7 | Uвых=±300В; Rн= 1кОм; Сн = 25пФ; Uвх=24В |
| Время выключения | tвык | мс |
| 1 | 2 | |
