СБ-2-1 20 Ом 0,1мкФ УХЛ4

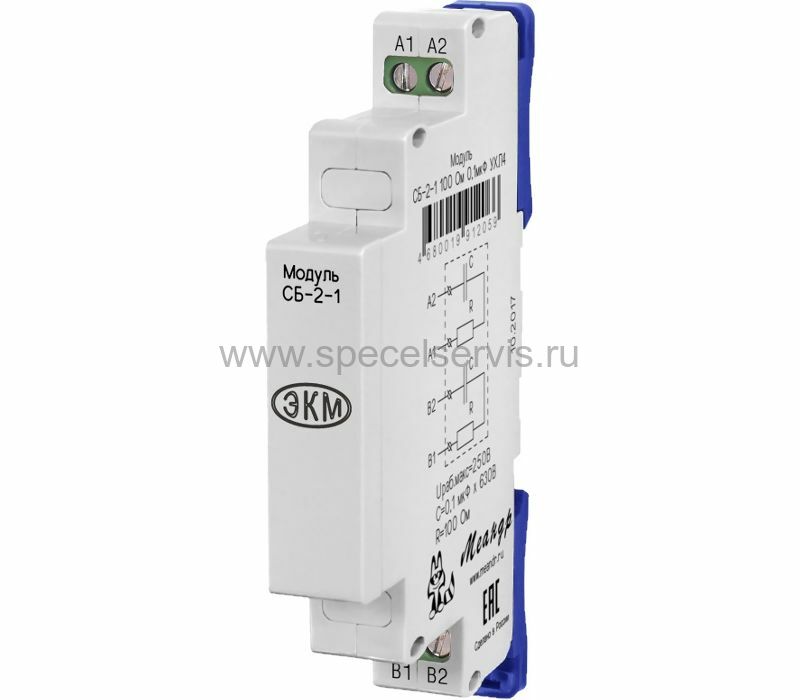

Снабберный модуль СБ-2-1

Предназначен для защиты контактов от скачков напряжения, возникающих при коммутации обмоток электромагнитных устройств (реле, контакторы, электромагнитные пускатели и пр), а также для уменьшения скорости нарастания напряжения dU/dt различных силовых полупроводниковых приборов (мощные транзисторы, тиристоры симисторы и пр).

Отличительные особенности:

• Увеличивает срок жизни управляющих контактов до 10 раз;
• снабберная цепь 20Ом 0,1мкФ;
• Корпус шириной 13мм.

Конструкция:

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.

СХЕМА ПОДКЛЮЧЕНИЯ

ГАБАРИТНЫЕ РАЗМЕРЫ
