СБ-2-1 100 Ом 0,1мкФ УХЛ4

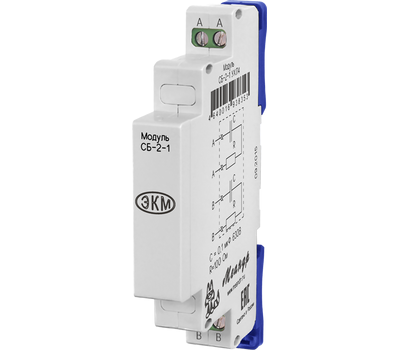

Снабберный модуль СБ-2-1

• 2 защитные снабберные цепочки в одном, ультратонком корпусе (13мм)

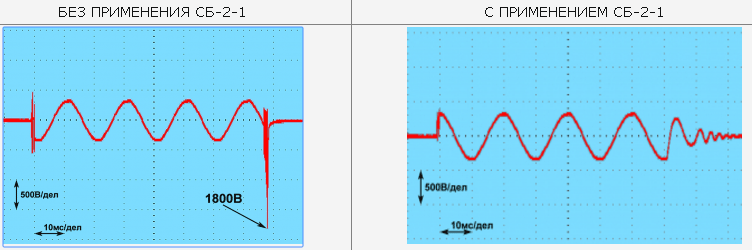

• Предназначен для подавления выбросов напряжения, возникающих при коммутации индуктивных компонентов (электромагнитные реле, пускатели, контакторы и пр.)
• Применение защитных RC-цепочек в несколько раз увеличивает срок службы контактов коммутирующих обмотки
• Уменьшаются помехи, возникающие при коммутациях

НАЗНАЧЕНИЕ

Модуль СБ-2-1 предназначен для защиты коммутирующих контактов от разрушительного действия выбросов напряжения возникающих при коммутации обмоток электромагнитных устройств, таких как: реле, контакторы, электромагнитные пускатели и пр. Также модуль может применяться для уменьшения скорости нарастания напряжения dU/dt различных силовых полупроводниковых приборов (мощные транзисторы, тиристоры симисторы и пр).
КОНСТРУКЦИЯ

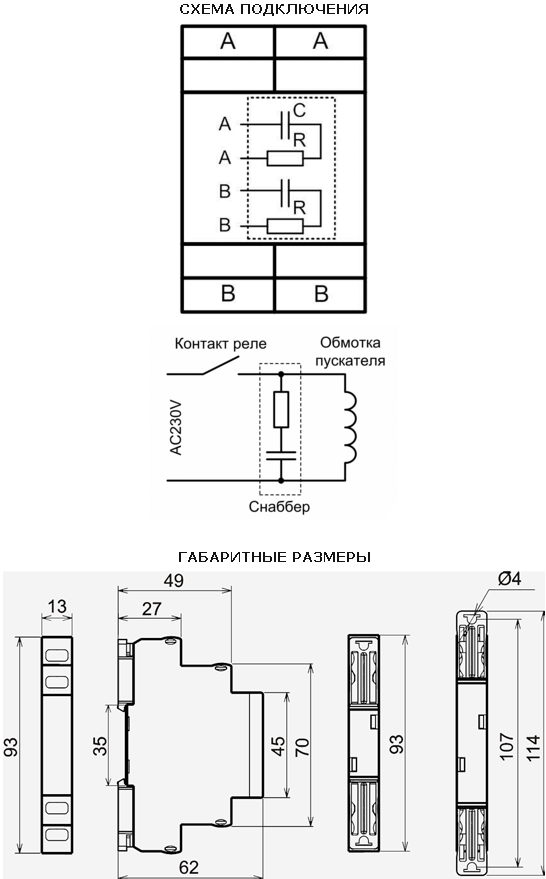

Модуль выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм². Модуль устанавливается параллельно коммутируемой обмотке или параллельно контакту, коммутирующего обмотку. Предпочтительно устанавливать параллельно обмотке, т.к. в этом случает короче путь протекания тока от обмотки до снаббера, а соответственно, меньше создаваемых помех. При токах коммутации более 5А, цепи А-А и В-В можно включать параллельно.
