РТУ-2 ACDC24В УХЛ2

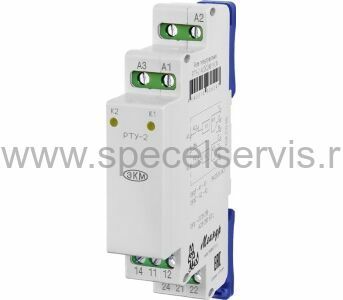

РТУ-2 ACDC24В УХЛ2 МЕАНДР - фото

Наведите на картинку для увеличения

1 690.10 Р
1 612.70 Р10+
1 548.20 Р20+
Под заказ
Оптовые цены:
Кол-во 10+ 20+
Цена 1 612.70 Р 1 548.20 Р

Минимальное кол-во: 1.

10142086
Бренд:МЕАНДР
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:1-2 нед.

РТУ-2 ACDC24В УХЛ2 – Описание

Реле телеуправления РТУ-2 ACDC24В УХЛ2

Предназначено для применения в схемах телемеханики для управления двухпозиционным объектом. Имеет электрическую блокировку от одновременной подачи двух взаимоисключающих команд (вкл/откл). Реле имеет электрическую блокировку при управлении двумя взаимоисключающими потребителями. Возможно применение в схемах управления задвижками и др. двухпозиционными объектами.  Находит широкое применение в  схемах телемеханики метрополитена.

Отличительные особенности:

  • Электрическая блокировка при управлении двумя взаимоисключающими потребителями
  • Индикация рабочей линии
  • 2 выходных реле 8А/250В
  • Крепление на рейку-DIN или на ровную поверхность
  • Корпус шириной 18мм

  Конструкция:

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надѐжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: желтый индикатор «К1» включения линии 1, желтый индикатор «К2» включения линии 2.

 ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм.
 Следует использовать отвертку 0,6*3,5мм.

Принцип действия:

 Управляющее питание подключается к клеммам А1, А2, А3 реле в соответствии со схемой. Выходные контакты реле подключаются к схеме управления. При включении К1 загорается соответствующий светодиод на лицевой панели, а выход К2 автоматически блокируется.

Технические характеристики реле РТУ-2:

Параметр Ед.изм. ACDC24В ACDC110В ACDC230В
Напряжение питания В ACDC24 ACDC110ACDC230
Мощность потребляемая катушкой, не более Вт 2 22
Время во включённом состоянии   не ограничено
Время включения реле, не более мс 25
Время выключения реле, не более мс 50
Количество и тип контактов   2х1 переключающая группа
Максимальное коммутируемое напряжение В 250
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) В 8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) ВА/Вт 2000/240
Электрическая прочность (питание - контакты) В АС2000 (50Гц - 1 минута)
Механическая износостойкость, не менее циклов 10х106
Электрическая износостойкость, не менее циклов 100000
Максимальная частота коммутаций, не более цикл./час 600
Диапазон рабочих температур (по исполнениям) 0С -25…+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения 0С -40...+70
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ2 или УХЛ4
Степень защиты реле: по корпусу/по клеммам в соответствии с ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80 (при 250С)
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Габаритные размеры мм 18х93х62
Масса кг 0,08


СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РТУ-2
