РКИ-500 220В

Реле контроля изоляции РКИ-500

Предназначено для контроля сопротивления изоляции в однофазных и трехфазных сетях переменного напряжения до 450В частотой 50 Гц с изолированной нейтралью.

При ухудшении изоляции включается внутренняя система звукового и светового оповещения, и переключаются контакты исполнительного реле.

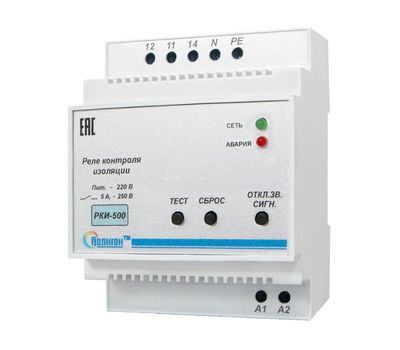

Блок «РКИ-500» выполнен в корпусе для установки на DIN-рейку.
На передней панели блока находятся светодиодные индикаторы «СЕТЬ», «АВАРИЯ» и кнопки «ТЕСТ», «СБРОС», «ОТКЛ.ЗВ.СИГН.».

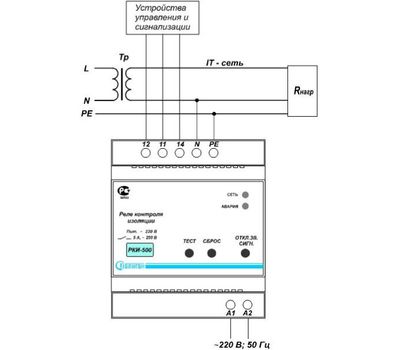

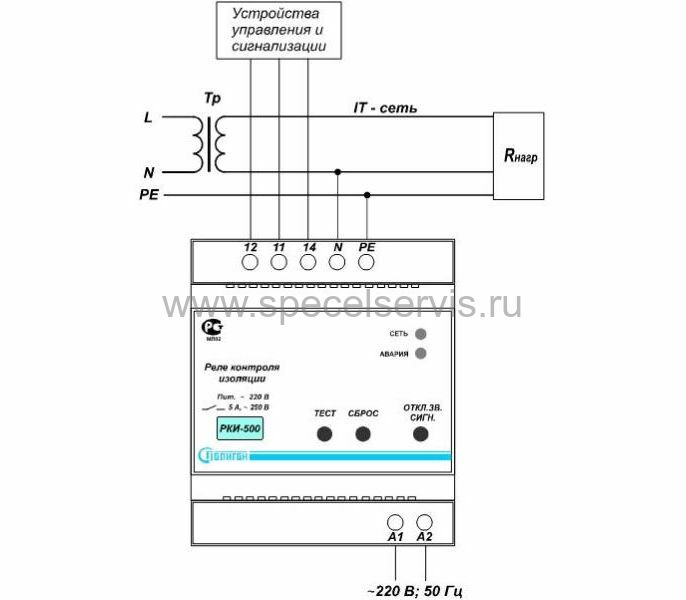

В верхней и нижней части блока находятся клеммные колодки для подключения питания, контролируемой сети и других устройств управления и сигнализации.
Питание реле может осуществляться непосредственно от контролируемой сети или от нестабилизированного источника постоянного напряжения =24 В, =12 В. Цепи питания, измерения и контакта выходного реле гальванически разделены.

Класс защиты – 0, ЭМС по ГОСТ Р50033.92

Технические параметры РКИ-500 220В:

• Вес 0,25 кг
• Габаритные размеры 71 х 90 х 65 мм
• Температура эксплуатации -40 … +45 °С
• Напряжение питания ~220±10% В, 50 Гц
• Напряжение контролируемой сети (действующее значение) 0...450 В
• Пороговое значение сопротивления изоляции 500 кОм
• Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек 8
• Измерительное напряжение, В =12
• Коммутируемый ток контакта (АС1 250 В) 5 А
• Потребляемая мощность, не более 3 Вт
