РКИ-50 220В

Реле контроля изоляции РКИ-50

Предназначено для контроля сопротивления изоляции в однофазных и трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью.
При ухудшении изоляции включается внутренняя система звукового и светового оповещения, и переключаются контакты исполнительного реле.

Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99

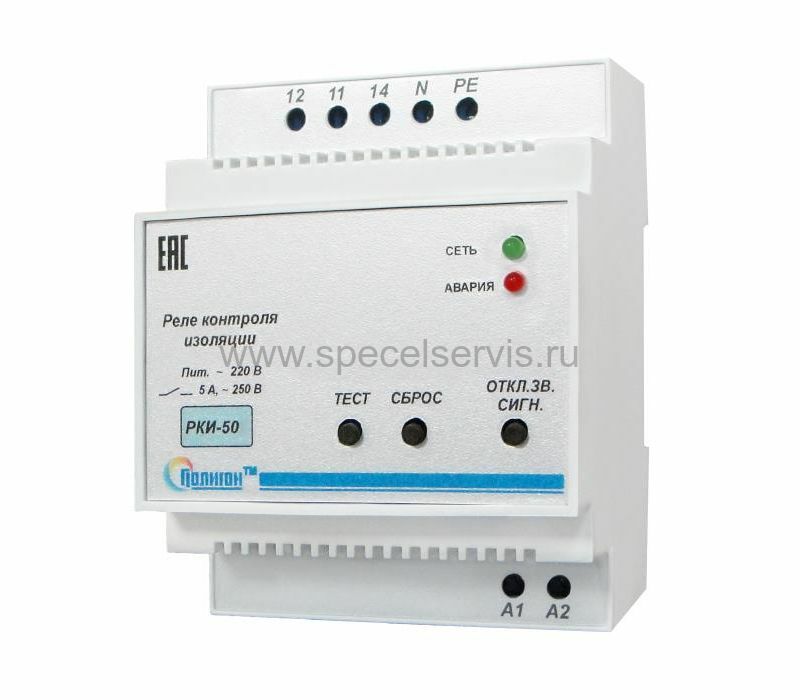

Блок РКИ-50 выполнен в корпусе для установки на DIN-рейку.

На передней панели блока находятся светодиодные индикаторы «СЕТЬ», «АВАРИЯ» и кнопки «ТЕСТ», «СБРОС», «ОТКЛ.ЗВ.СИГН.».

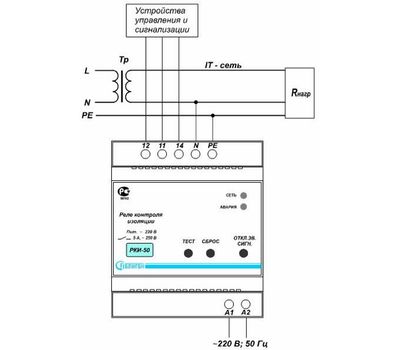

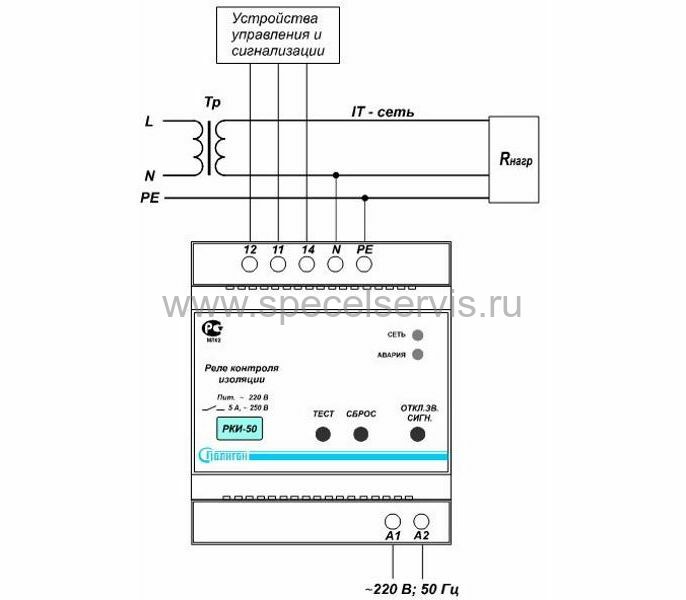

В верхней и нижней части блока находятся клеммные колодки для подключения питания, контролируемой сети и других устройств управления и сигнализации.
Питание реле может осуществляться непосредственно от контролируемой сети ~220 В или от нестабилизированного источника постоянного напряжения =24 В, =12 В. Цепи питания, измерения и контакта выходного реле гальванически разделены.

Технические параметры РКИ-50 220В:

• Масса 0,25 кг
• Габаритные размеры 71 х 90 х 60 мм
• Температура эксплуатации -40… 45 °С
• Напряжение питания ~220±10% В, 50 Гц
• Пороговое значение сопротивления изоляции 50 кОм
• Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек 2
• Измерительное напряжение 12 В
• Коммутируемый ток контакта (АС1 250 В) 5 А
• Потребляемая мощность, не более 3 Вт
