РКИ-35 220В

Реле контроля изоляции РКИ-35

Предназначено для контроля сопротивления изоляции в однофазных и трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью. При ухудшении изоляции включается внутренняя система звукового и светового оповещения, и переключаются контакты исполнительного реле.

Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99

Блок «РКИ-35» выполнен в корпусе для установки на DIN-рейку.

На передней панели блока находятся светодиодные индикаторы «СЕТЬ», «АВАРИЯ» и кнопки «ТЕСТ», «СБРОС», «ОТКЛ.ЗВ.СИГН.».

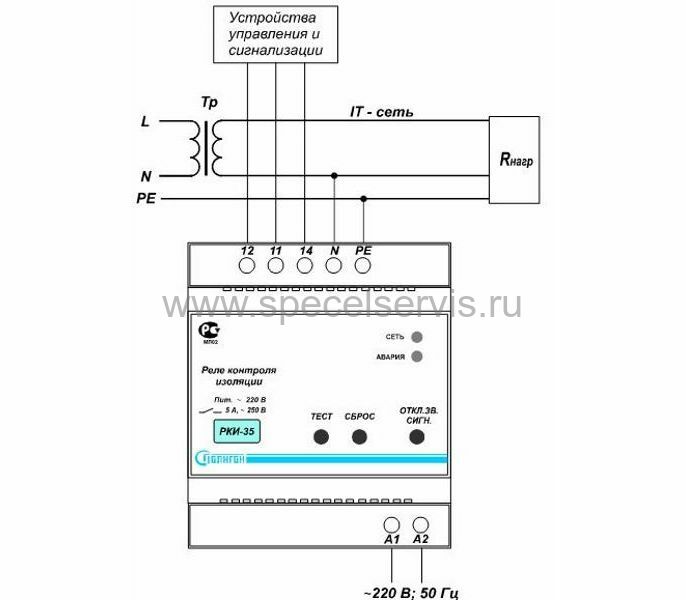

В верхней и нижней части блока находятся клеммные колодки для подключения питания, контролируемой сети и других устройств управления и сигнализации.
Питание реле может осуществляться непосредственно от контролируемой сети ~220 В. Цепи питания (A1, A2), измерения (N, PE) и контактов выходного реле гальванически разделены.

Технические параметры РКИ-35 220В:

• Масса 0,25 кг
• Габаритные размеры 71 х 90 х 60 мм
• Температура эксплуатации -40 … +45 ˚С
• Напряжение питания, В 220+/-10%, 50 Гц
• Напряжение контролируемой сети (действующее значение) 0 ... 450 В
• Пороговое значение сопротивления изоляции 35 кОм
• Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек 2
• Измерительное напряжение, В =12
• Коммутируемый ток контакта (АС1 250 В), А 5
• Потребляемая мощность, не более  3 Вт
