РКИ-2-300 24В

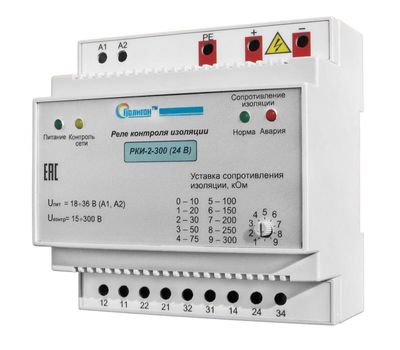

РКИ-2-300 24В ПОЛИГОН - фото

Наведите на картинку для увеличения

41 808.00 Р
40 200.00 Р2+
38 914.00 Р5+
Под заказ
Оптовые цены:
Кол-во 2+ 5+
Цена 40 200.00 Р 38 914.00 Р

Минимальное кол-во: 1.

10140683
Бренд:ПОЛИГОН
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:5-7 нед.

РКИ-2-300 24В – Описание

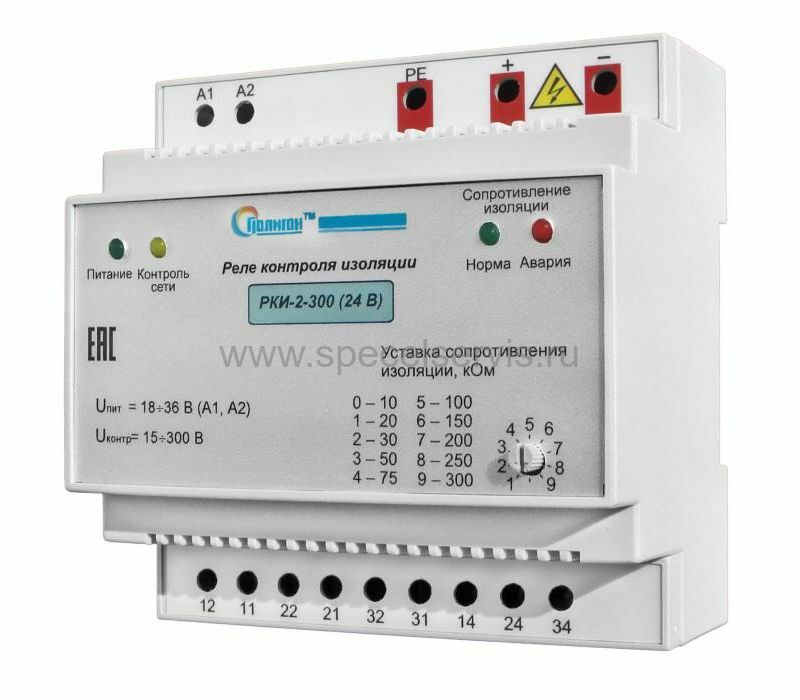

Реле контроля изоляции РКИ-2-300 (24 В)

Предназначено для контроля сопротивления изоляции под напряжением в сетях постоянного тока с изолированными шинами.

Реле РКИ-2-300 (24 В) выполнено в корпусе для установки на DIN-рейку.

На передней панели прибора находятся светодиодные индикаторы «ПИТАНИЕ», «КОНТРОЛЬ СЕТИ», «НОРМА», «АВАРИЯ» и переключатель уставок порогового значения сопротивления изоляции «0…9».

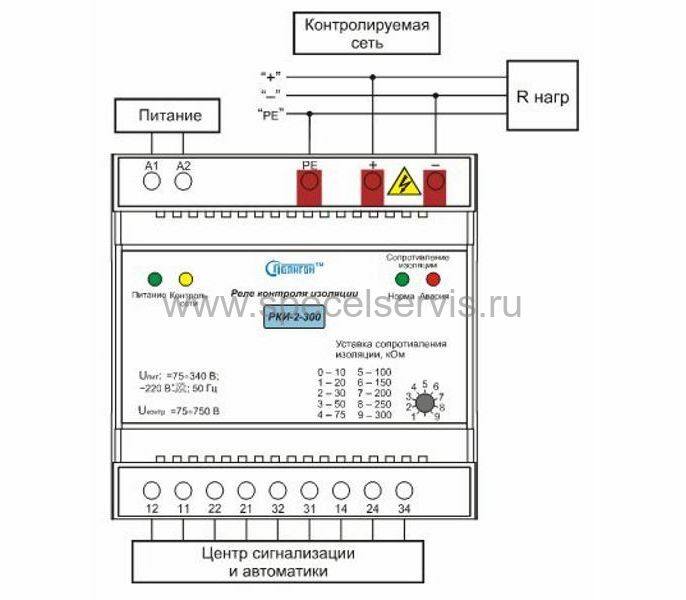

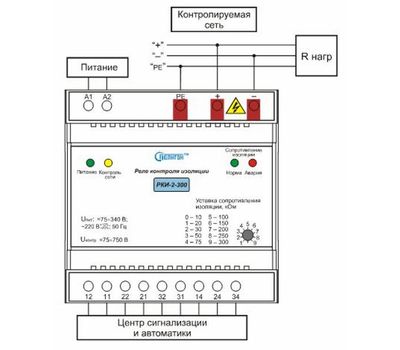

В верхней части блока находятся клеммные колодки для подключения питания прибора (A1, A2) и контролируемой сети («+», «-», PE). Питание реле может осуществляться от сети = 18 – 36 В.
В нижней части блока находятся клеммные колодки контактов трех выходных реле 11-12-14; 21-22-24; 31-32-34 для подключения цепей сигнализации и автоматики.
Цепи питания, измерения и контакты выходных реле гальванически разделены.

Технические параметры РКИ-2-300 24В:

  • Масса 0,25 кг
  • Габаритные размеры 88 х 90 х 65 мм
  • Входное напряжение 18 - 36 В
  • Температура эксплуатации -40…60 °С
  • Сечение проводов для подключения 0,5…1,5 мм²
  • Напряжение питания 18-36 В
  • Коммутируемый ток контакта (АС1 250 В), А 5
  • Потребляемая мощность, не более 3 Вт
  • Рабочее напряжения контролируемой сети, В =75...1000, =15...300 (указывается при заказе)
  • Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%) 10;20; 30; 40; 50; 75; 100; 150; 200; 250; 300;
  • Гистерезис включения/включения сигнализации на пороговых значениях, не более 5%
  • Временная задержка на включение сигнализации при ухудшении изоляции, не более* 5 сек
  • Электрическая прочность изоляции питание/контролируемая сеть/ контакты выходных реле, не ниже (ГОСТ 15150-69) 4500 В
  • Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М25
  • Входное сопротивление, не менее 2,0 МОм

РКИ-2-300 24В – Характеристики
