МВ-3М
Наведите на картинку для увеличения
МВ-3М – Описание

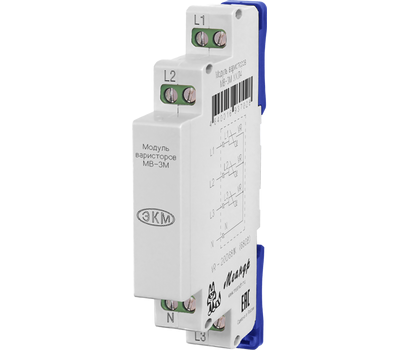

Модуль варисторов МВ-3М
- Применяется для защиты трехфазного электрооборудования от коммутационных перенапряжений;
- Максимальная энергия поглощения: 190 Дж (импульс 8/20 мкс);
- Максимальный ток: 6,5 кА;
- Корпус шириной 13 мм;
- Изделия соответствуют требованиям ГОСТ IEC 61051-2-2013;
- Не заменяет УЗИП.
НАЗНАЧЕНИЕ МОДУЛЯ
Модуль варисторов МВ-3М (далее модуль) предназначен для обеспечения качественного электропитания в трёхфазных сетях с высоким уровнем импульсных помех индустриального и атмосферного характера.
КОНСТРУКЦИЯ МОДУЛЯ
Модуль выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки модуля на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.
РАБОТА МОДУЛЯ
Каждая из фаз сетевого напряжения подключается к соответствующим клеммам модуля варисторов - L1, L2, L3. К клемме N подключается нулевой провод. В случае трёхпроводной сети нулевой провод не подключается. При подключении проверить затяжку винтов крепления клемм и надёжность фиксации корпуса модуля на рейке. В модуле используются варисторы типа 20D681K (680В).
Технические характеристики МВ-3М
Параметр | Ед.изм. | Значение |
Максимальное напряжение ограничения (при токе 100 А) | В | 780 |
Среднеквадратичное значение напряжения, URMS | В | 420 |
Максимальное постоянное напряжение | В | 560 |
Максимальная энергия поглощения (импульс 8/20 мкс) | Дж | 175 |
Максимальный разрядный ток (импульс 8/20 мкс) | кА | 8,0 |
Максимальная рассеиваемая мощность | Вт | 1,0 |
Степень защиты по корпусу/по клеммам в соответствии с ГОСТ 14254-96 | IP40/IP20 | |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 | |
Диапазон рабочих температур | °C | -25...+55 |
Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
Монтажное положение | произвольное | |
Габаритные размеры | мм | 13х93х62 |
Масса, не более | кг | 0,12 |
Схема подключения модуля

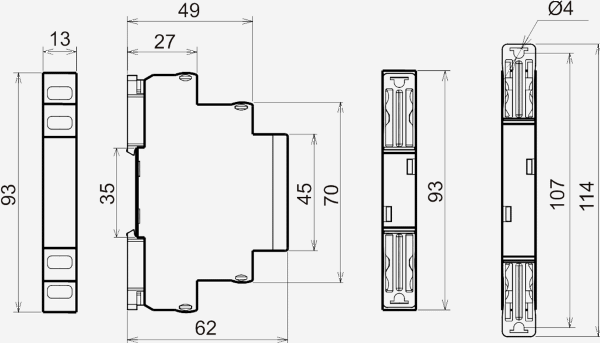

Габаритные размеры
