ВА-9-1 В10 4,5кА однополюсный автомат 9мм, 10А

ВА-9-1 В10 4,5кА однополюсный автомат 9мм, 10А CHINA - фото

Наведите на картинку для увеличения

219.00 Р
209.00 Р10+
200.60 Р20+
Под заказ
Оптовые цены:
Кол-во 10+ 20+
Цена 209.00 Р 200.60 Р

Минимальное кол-во: 1.

10141650
Бренд:CHINA
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:1-2 нед.

ВА-9-1 В10 4,5кА однополюсный автомат 9мм, 10А – Описание

Выключатель автоматический половинной ширины ВА-9-1

Автоматические выключатели в ультратонком корпусе ВА-9-1, ВА-9-2, ВА-9-3 и ВА-9-4. ВА – современное поколение аппаратов, предназначенных для защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков), а также для осуществления оперативного управления участками электрических цепей. Выключатели выпускаются с защитными характеристиками В, С.

  • Соответствуют ГОСТ Р 50345-2010
  • Ультратонкий корпус половинной ширины стандартного автомата - всего 9 мм
  • Число полюсов - 1
  • Размер окна клемм подключения 5х6.5 мм
  • Клеммы с защитой от не правильного подключения провода
  • Наличие индикатора состояния выключателя

Конструкция:

Автоматические выключатели ВА9-1, ВА9-2, ВА9-3 и ВА9-4 – электрические коммутационные аппараты снабженные двумя системами защиты от сверхтока: электротепловой и электромагнитной, с взаимосогласованными характеристиками. Предусмотрено одно, двух, трех, и четырехполюсное исполнение; монтаж автоматических выключателей производят на 35 мм монтажную DIN-рейку.

Принцип действия:

При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно, возрастает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.

ВА-9-1 С20 4,5кА однополюсный автомат 9мм, 20А (рис.2)

Технические характеристики ВА-9:


ПараметрЕд.изм.ВА-9-1, ВА-9-2, ВА-9-3 и ВА-9-4
Номинальное рабочее напряжение UeВAC230/400
Номинальный рабочий ток IнА6, 10, 16, 20
Номинальная частота тока сетиГц50/60
Напряжение постоянного тока на один полюс, не болееВ48
Наибольшая отключающая способность, не менеекА4,5
Класс токоограничения 3
Электрическая износостойкость, не менеециклов6000
Механическая износостойкость, не менеециклов15000
Число полюсовшт.1, 2, 3, 4
Потребляемая мощность, не болееВА
Диапазон рабочих температур
C
-40...+50
Температура хранения
C
-40...+70
Степень защиты по клеммам в соответствии с ГОСТ 14254-96 IP20
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Максимальное сечение провода, присоединяемого к зажимаммм16
Характеристика теплового расцепителя по ГОСТ Р 50345-99
Температура настройки. При использовании выключателей в другом температурном диапазоне необходимо пересчитать характеристику в соответствии с кривой рисунка нижеC30
Характеристика срабатывания электромагнитного расцепителя (см.рисунок) B, C (tср<0,1с)
Относительная влажность воздуха%до 80 (при 25 C)
Режим работы круглосуточный
Рабочее положение в пространстве произвольное

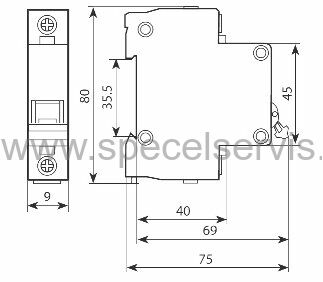

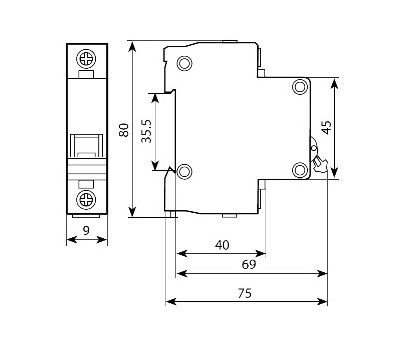

Габаритные размерымм(9хN)х73х80
Масса одного полюса, не болеекг0,052
Наличие драгоценных металлов (серебро), на полюсг0,3...0,5
ВА-9-1 В10 4,5кА однополюсный автомат 9мм, 6А
