CMY2303A075AZ – Описание

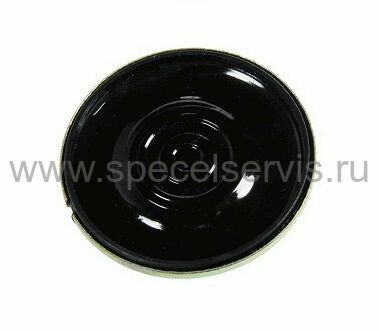

Миниатюрный динамик CMY2303A075AZ

Представляет собой электромагнитный излучатель звука, выполненный с мембраной из майларовой пленки. При номинальной мощности всего 0,1 Вт и сопротивлении катушки 8 Ом, динамик способен развивать звуковое давление 89 дБ. При этом его частотный диапазон простирается от резонансной частоты 750 Гц вплоть до 6000 Гц, а нелинейные искажения не превышают 5%. Для подключения проводов динамик имеет контактные площадки под пайку.

Благодаря своей дешевизне и компактности – диаметр металлического корпуса 23 мм и толщина 3,2 мм – динамик CMY2303A075AZ может найти применение, как в портативной аппаратуре, так и в стационарном оборудовании.

Технические характеристики:

  • Электромагнитный излучатель.
  • Материал мембраны: майларовая пленка.
  • Материал корпуса: металл.
  • Частотный диапазон: 750…6000 Гц.
  • Резонансная частота: 750 Гц ±20 %.
  • Импеданс: 8 Ом ± 15%.
  • Мощность: 0,1 Вт (не более 0,2 Вт).
  • Нелинейные искажения: не более 5 % (0,2 Вт, 1 кГц).
  • Минимальная интенсивность звука: 89 ±3 дБ (при 1 кГц).
  • Диаметр корпуса: 23 мм.
  • Толщина корпуса: 3,2 мм.
  • Температурный диапазон: -30…+70 °C.
  • Функциональный аналог: HSB23C-8.

Области применения: компьютерная техника, портативные устройства, телекоммуникации, игрушки.

Внешний вид и габаритные размеры:

CMY2303A075AZ (HSB23C-8 ) динамик diam. 23, 88dB, полоса частот 750 Hz -6000 Hz, (рис.3)

Технические параметры серии:

Модель Сопротивление Мощность Макс.мощность Резонансная частота Частотный диапазон Интенсивность звука при 1 кГц Диаметр Высота Тип корпуса
  (Ом) (Вт) (Вт) (Гц) (Гц) (Дб) (мм) (мм)
CLS5717A040AZE   8 ± 15% 0.5 1.0 400 ± 15% Fo ~ 4000 88 ± 3 57 17 металл
CMY2004A100BZ 8 ± 15% 0.2 0.3 1000 ± 20% Fo ~ 10000 90 ± 3 20 3.7 металл
CMY2303A075AZ 8 ± 15% 0.1 0.2 750 ± 20% Fo ~ 6000 89 ± 3 23 3.2 металл
CMY3215A110NP 8 ± 20% 0.15 0.2 1100 ± 15% Fo ~ 4000 88 ± 5 32 14.6 норил
CNS3508A075BER 8 ± 15% 1 1.5 750 ± 20% Fo ~ 20000 85 ± 5 20 35 ABS
CNS4028A045BER 8 ± 15% 2.0 4.0 450 ± 20% Fo ~ 20000 86 ± 3 28 40 ABS
