Пьезокерамический генератор звука SMB-32CC-S

Многочастотные генераторы звука серии SMB предназначены для формирования различных частот из широкого диапазона от 100 Гц и до 2300 Гц, выбираемых простым изменением ёмкости внешнего конденсатора в C-MOS цепи. Потребление тока напрямую зависит от частоты звука, начинается от экстремально низких 100 мкА и достигает максимальных 4,8 мА при напряжении питания 15 В.

Так как излучателем звука в генераторах SMB служит обычный пьезокерамический преобразователь, то на их амплитудно-частотных характеристиках наблюдается несколько пиковых частот. Высокие частоты генератора звучат как сигнал тревоги, низкие частоты вплоть до 100 Гц - как мягкие приглушенные звуки.

Внешний конденсатор, задающий частоту звука, подключается между управляющим выводом C и общим проводом. Если параллельно конденсатору подсоединить резистор 47 кОм, то им можно будет управлять включением/выключением генератора.

Технические характеристики:

  • Пиковые частоты (сила звука):
    • 2250 Гц (76 дБ),
    • 1260 Гц (89 дБ),
    • 785 Гц (68 дБ),
    • 325 Гц (66 дБ);
  • Диапазон напряжения питания: 1,5...15 В;
  • Ток потребления (320...2250 Гц; 1,5...15 В): 0,2...2,7 мА;
  • Максимальный диапазон тока потребления: 0,1...4,8 мА (зависит от напряжения питания и частоты звука);
  • Отсутствие электромагнитного излучения;
  • Монтаж на панель прибора или печатную плату;
  • Материал корпуса: PPS-пластик (UL 94V0/5V);
  • Цвет корпуса: черный;
  • Вес: 8 г;
  • Рабочий температурный диапазон:  -40...+85 °С.

* Измерения силы звука производились при питании 12 В на расстоянии 30 см с точностью 15 %.

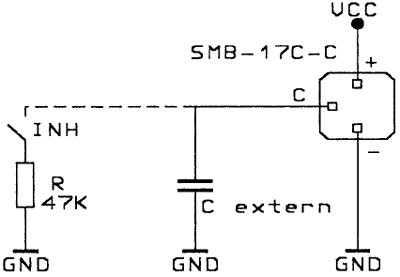

Схема включения генератора звука SMB Sonitron

Информация для заказа:

SMB

-17-
-32-

C

C

-P10
-S

1

2

3

4

5

  1. SMB - многочастотные генераторы звука (Sonitron Multyfrequency Buzzer)
  2. 17 или 32 - диаметр корпуса, мм
  3. C - C-MOS генератор
  4. С - управляющий вывод для подключения конденсатора
  5. P10 - штыревые выводы с расстоянием между ними, мм
    S - планарные выводы для поверхностного монтажа

Области применения:

от научных приборов до детских игрушек, все виды транспорта, офисное, торговое и медицинское оборудование, средства связи, компьютерная техника, телефония, часы и таймеры, приборы бытового и производственного назначения, аварийная сигнализация, панели управления, системы видеонаблюдения, системы охраны и мониторинга жилых и офисных помещений, автоматические двери и т.д.

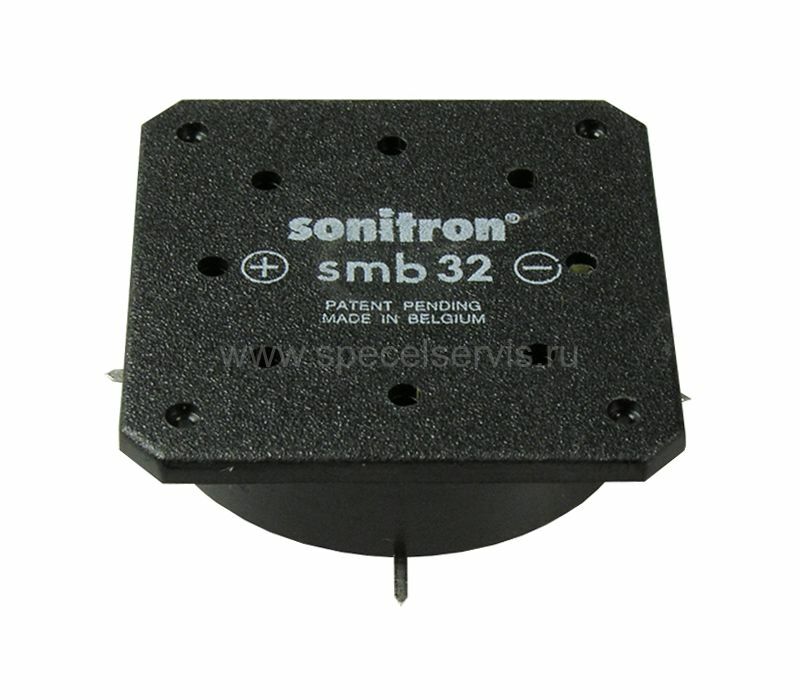

SMB-32CC-S генератор звука (рис.2)

SMB SERIES (SMB_SERIES.pdf, 726 Kb) [Скачать]
