HPA22AX

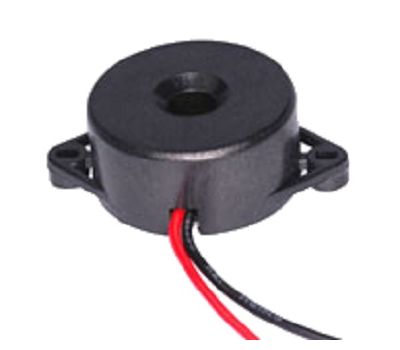

HPA22AX JLW - фото

Наведите на картинку для увеличения

110.25 Р
101.85 Р500+
95.55 Р3000+
Под заказ
Оптовые цены:
Кол-во 500+ 3000+
Цена 101.85 Р 95.55 Р
10128877
Бренд:JLW
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу

HPA22AX – Описание

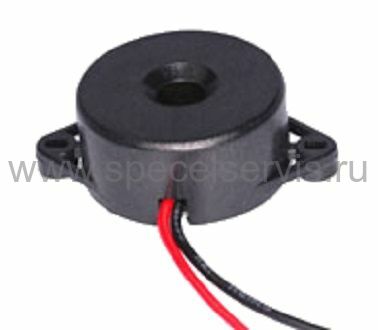

Пьезокерамический генератор звука HPA22AX

  • Номинальное напряжение, В 12
  • Номинальный ток, мА 8
  • Громкость, Дб 85
  • Рабочая частота, Гц 4500
  • Диаметр корпуса d, мм 22
  • Толщина корпуса h, мм 11
  • Рабочая температура, 0С -20…+70
  • Конструкция закрытого типа, водостойкая; выводы провода; со встроенным генератором переменного тока.

Звуковые пьезо-генераторы (ЗПГ) вырабатывают звуковые сигналы, применяются в различных приборах и устройствах в качестве излучателей звука.

HPA22AX   излуч-ль звука пьез. с ген., проводной 12В, 4,5кГц, d=22мм, h=11мм (рис.2)

Модель

Ном. напряж

Макс. ток

Мин. сила звука

Рабочая частота

Размер

Высота

(В)

(мА)

(дБ)

(Гц)

(мм)

(мм)

Без встроенного генератора, штыревые выводы

HPA13H 3 5 70 4000 12.6 6.7
HPA13K 9 2 80 4000 136.7
HPA13L 3 2.5 70 4000 12.56.3
HPA17B 5 1 78 4000 177.9
HPA17F 5 2 90 4000 176.8
HPA22D 10 3 90 4000 227.4
HPA45A 12 - 100 2200-4000 4513.6
HPM14A 5 3 80 4000 13.86.8

Со встроенным генератором, штыревые выводы

HPA23BX 12 10 85 3500 239.8
HPA24AX 12 15 95 3400 23.59.5
HPA29AX 12 8 80 3000 28.56.3
HPA30FX 12 10 90 3200 30.214.7
HPM14AX 12 7 80 4000 13.87.5
HPM24AX 12 20 90 3700 2417.2
HPM24BX-1 12 20 85 2800 23.816
HPM24BX-2 12 20 90 2800 23.816
HPM24CX 12 15 95 3400 23.59.5
HPM24DX 12 20 85 3800 2417

Без встроенного генератора, для поверхностного монтажа

HPS0911A 5 4.5 70 4100 9x111.7
HPS12F 3 3 75 4000 12x122.5
HPS12G 3 3 75 4000 12x123
HPS12L 5 5 81 4000 12x123
HPS13C 5 3 80 4100 12.8x12.82.5
HPS16A 3 5 75 4000 16.1x16.13.1
HPS16B 3 3 75 4000 16.2x16.12.4
HPS16C 3 5 75 4000 16.1x16.13.1
HPS17A 9 5 80 4000 17.25.5
HPS17D 9 5 80 4000 17.25.5
HPS18A 3.6 2 76 2000 187.2
HPS22A 9 5 100 4000 2210.8

Без встроенного генератора, провода

HPA10A 10 5 80 3200 103.2
HPA17C 9 9 80 4000 174
HPA30K 12 5 90 4000 305.5

Со встроенным генератором, провода

HPA22AX 12 8 85 4500 2211
HPA23AX 12 20 90 3700 2317
HPA24CX 12 12 80 3000 249.7
HPA30EX 9 8 85 3500 29.810
HPA42AX 12 12 100 2800 41.516

HPA22AX – Прикрепленные файлы

HPA22AX (HPA22AX.pdf, 100 Kb) [Скачать]
