HPS13C

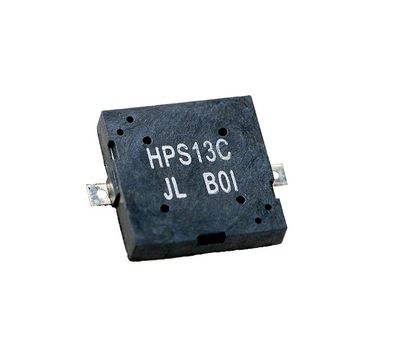

HPS13C JLW - фото

Наведите на картинку для увеличения

98.70 Р
76.65 Р200+
63.00 Р1000+
Под заказ
Оптовые цены:
Кол-во 200+ 1000+
Цена 76.65 Р 63.00 Р
10128865
Бренд:JLW
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу

HPS13C – Описание

Пьезокерамический излучатель HPS13C

Технические характеристики:

  • Номинальное напряжение, В 5
  • Номинальный ток, мА  <5
  • Громкость, дБ  > 80
  • Рабочая частота, Гц 4100
  • Размер корпуса, мм 12,8х12,8
  • Толщина корпуса h, мм 2,5
  • Рабочая температура, 0С -20…+70

Внешний вид и габаритные размеры:

HPS13C   излуч-ль звука пьез., SMD, 5В, 4,1кГц, d=12,8x12,8мм, h=2,5мм (рис.2)

Технические параметры серии:

Модель

Ном. напряж

Макс. ток

Мин. сила звука

Рабочая частота

Размер

Высота

(В)

(мА)

(дБ)

(Гц)

(мм)

(мм)

Без встроенного генератора, штыревые выводы

HPA13H 3 5 70 4000 12.6 6.7
HPA13K 9 2 80 4000 136.7
HPA13L 3 2.5 70 4000 12.56.3
HPA17B 5 1 78 4000 177.9
HPA17F 5 2 90 4000 176.8
HPA22D 10 3 90 4000 227.4
HPA45A 12 - 100 2200-4000 4513.6
HPM14A 5 3 80 4000 13.86.8

Со встроенным генератором, штыревые выводы

HPA23BX 12 10 85 3500 239.8
HPA24AX 12 15 95 3400 23.59.5
HPA29AX 12 8 80 3000 28.56.3
HPA30FX 12 10 90 3200 30.214.7
HPM14AX 12 7 80 4000 13.87.5
HPM24AX 12 20 90 3700 2417.2
HPM24BX-1 12 20 85 2800 23.816
HPM24BX-2 12 20 90 2800 23.816
HPM24CX 12 15 95 3400 23.59.5
HPM24DX 12 20 85 3800 2417

Без встроенного генератора, для поверхностного монтажа

HPS0911A 5 4.5 70 4100 9x111.7
HPS12F 3 3 75 4000 12x122.5
HPS12G 3 3 75 4000 12x123
HPS12L 5 5 81 4000 12x123
HPS13C 5 3 80 4100 12.8x12.82.5
HPS16A 3 5 75 4000 16.1x16.13.1
HPS16B 3 3 75 4000 16.2x16.12.4
HPS16C 3 5 75 4000 16.1x16.13.1
HPS17A 9 5 80 4000 17.25.5
HPS17D 9 5 80 4000 17.25.5
HPS18A 3.6 2 76 2000 187.2
HPS22A 9 5 100 4000 2210.8

Без встроенного генератора, провода

HPA10A 10 5 80 3200 103.2
HPA17C 9 9 80 4000 174
HPA30K 12 5 90 4000 305.5

Со встроенным генератором, провода

HPA22AX 12 8 85 4500 2211
HPA23AX 12 20 90 3700 2317
HPA24CX 12 12 80 3000 249.7
HPA30EX 9 8 85 3500 29.810
HPA42AX 12 12 100 2800 41.516

HPS13C – Прикрепленные файлы

HPS13C (HPS13C.pdf, 412 Kb) [Скачать]
