HPM14A

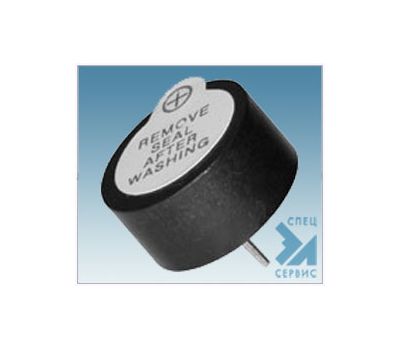

Фото 7502: HPM14A

Наведите на картинку для увеличения

32.68 Р
30.40 Р100+
28.58 Р1000+
Под заказ
Оптовые цены:
Кол-во 100+ 1000+
Цена 30.40 Р 28.58 Р
10100454
Бренд:JLW
Норма упаковки:100
Условия поставки:Под заказ
Срок поставки:По запросу

Звуковой пьезо-генератор HPM14A

Применяются в различных приборах и устройствах в качестве излучателей звука.

Технические характеристики:

  • Номинальное напряжение, В: 5
  • Номинальный ток, мА: 3
  • Громкость, Дб: 80
  • Рабочая частота, Гц: 4000
  • Диаметр корпуса d, мм: 13.8
  • Толщина корпуса h, мм: 6.8
  • Рабочая температура, 0С: -20…+85
  • Монтаж: в отверстия

Внешний вид и габаритные размеры:

HPM14A   излуч-ль звука пьез., 5В, 4кГц, d=13,8мм, h=6,8мм (рис.2)

Технические параметры серии:


Модель

Ном. напряж

Макс. ток

Мин. сила звука

Рабочая частота

Размер

Высота

(В)

(мА)

(дБ)

(Гц)

(мм)

(мм)

Без встроенного генератора, штыревые выводы

HPA13H 3 5 70 4000 12.6 6.7
HPA13K 9 2 80 4000 13 6.7
HPA13L 3 2.5 70 4000 12.5 6.3
HPA17B 5 1 78 4000 17 7.9
HPA17F 5 2 90 4000 17 6.8
HPA22D 10 3 90 4000 22 7.4
HPA45A 12 - 100 2200-4000 45 13.6
HPM14A 5 3 80 4000 13.8 6.8

Со встроенным генератором, штыревые выводы

HPA23BX 12 10 85 3500 23 9.8
HPA24AX 12 15 95 3400 23.5 9.5
HPA29AX 12 8 80 3000 28.5 6.3
HPA30FX 12 10 90 3200 30.2 14.7
HPM14AX 12 7 80 4000 13.8 7.5
HPM24AX 12 20 90 3700 24 17.2
HPM24BX-1 12 20 85 2800 23.8 16
HPM24BX-2 12 20 90 2800 23.8 16
HPM24CX 12 15 95 3400 23.5 9.5
HPM24DX 12 20 85 3800 24 17

Без встроенного генератора, для поверхностного монтажа

HPS0911A 5 4.5 70 4100 9x11 1.7
HPS12F 3 3 75 4000 12x12 2.5
HPS12G 3 3 75 4000 12x12 3
HPS12L 5 5 81 4000 12x12 3
HPS13C 5 3 80 4100 12.8x12.8 2.5
HPS16A 3 5 75 4000 16.1x16.1 3.1
HPS16B 3 3 75 4000 16.2x16.1 2.4
HPS16C 3 5 75 4000 16.1x16.1 3.1
HPS17A 9 5 80 4000 17.2 5.5
HPS17D 9 5 80 4000 17.2 5.5
HPS18A 3.6 2 76 2000 18 7.2
HPS22A 9 5 100 4000 22 10.8

Без встроенного генератора, провода

HPA10A 10 5 80 3200 10 3.2
HPA17C 9 9 80 4000 17 4
HPA30K 12 5 90 4000 30 5.5

Со встроенным генератором, провода

HPA22AX 12 8 85 4500 22 11
HPA23AX 12 20 90 3700 23 17
HPA24CX 12 12 80 3000 24 9.7
HPA30EX 9 8 85 3500 29.8 10
HPA42AX 12 12 100 2800 41.5 16

HPM14A (HPM14A.pdf, 423 Kb) [Скачать]
