HPA45A

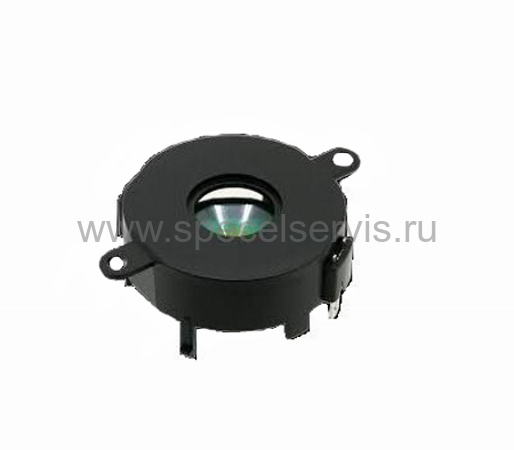

HPA45A JLW - фото

Наведите на картинку для увеличения

231.00 Р
215.25 Р1000+
200.55 Р4000+
2000 шт.
Оптовые цены:
Кол-во 1000+ 4000+
Цена 215.25 Р 200.55 Р
+
10132262
Бренд:JLW
Норма упаковки:36
Код даты:24+

HPA45A – Описание

Излучатель звука пьезокерамический HPA45A

Звуковые пьезо-генераторы (ЗПГ) вырабатывают звуковые сигналы, применяются в различных приборах и устройствах в качестве излучателей звука; конструкция открытого типа, не водостойкая; штыревые выводы; без встроенного генератора переменного тока.

Технические характеристики:
  • Номинальное напряжение, В 12
  • Управляющее напряжение длит., В 40 sin
  • Управляющее напряжение прерыв., В 55 sin
  • Емкость, мкФ 0.3
  • Громкость, Дб ? 100
  • Рабочая частота, Гц 2200-4000
  • Диаметр корпуса d, мм 45
  • Толщина корпуса h, мм 13.6
HPA45A излуч-ль звука пьез., 12-40В, 2,2-4.0кГц, d=45мм, h=13,6мм (рис.2)

Модель

Ном. напряж

Макс. ток

Мин. сила звука

Рабочая частота

Размер

Высота

(В)

(мА)

(дБ)

(Гц)

(мм)

(мм)

Без встроенного генератора, штыревые выводы

HPA13H 3 5 70 4000 ?12.6 6.7
HPA13K 9 2 80 4000 ?136.7
HPA13L 3 2.5 70 4000 ?12.56.3
HPA17B 5 1 78 4000 ?177.9
HPA17F 5 2 90 4000 ?176.8
HPA22D 10 3 90 4000 ?227.4
HPA45A 12 - 100 2200-4000 ?4513.6
HPM14A 5 3 80 4000 ?13.86.8

Со встроенным генератором, штыревые выводы

HPA23BX 12 10 85 3500 ?239.8
HPA24AX 12 15 95 3400 ?23.59.5
HPA29AX 12 8 80 3000 ?28.56.3
HPA30FX 12 10 90 3200 ?30.214.7
HPM14AX 12 7 80 4000 ?13.87.5
HPM24AX 12 20 90 3700 ?2417.2
HPM24BX-1 12 20 85 2800 ?23.816
HPM24BX-2 12 20 90 2800 ?23.816
HPM24CX 12 15 95 3400 ?23.59.5
HPM24DX 12 20 85 3800 ?2417

Без встроенного генератора, для поверхностного монтажа

HPS0911A 5 4.5 70 4100 9x111.7
HPS12F 3 3 75 4000 12x122.5
HPS12G 3 3 75 4000 12x123
HPS12L 5 5 81 4000 12x123
HPS13C 5 3 80 4100 12.8x12.82.5
HPS16A 3 5 75 4000 16.1x16.13.1
HPS16B 3 3 75 4000 16.2x16.12.4
HPS16C 3 5 75 4000 16.1x16.13.1
HPS17A 9 5 80 4000 ?17.25.5
HPS17D 9 5 80 4000 ?17.25.5
HPS18A 3.6 2 76 2000 ?187.2
HPS22A 9 5 100 4000 ?2210.8

Без встроенного генератора, провода

HPA10A 10 5 80 3200 ?103.2
HPA17C 9 9 80 4000 ?174
HPA30K 12 5 90 4000 ?305.5

Со встроенным генератором, провода

HPA22AX 12 8 85 4500 ?2211
HPA23AX 12 20 90 3700 ?2317
HPA24CX 12 12 80 3000 ?249.7
HPA30EX 9 8 85 3500 ?29.810
HPA42AX 12 12 100 2800 ?41.516

HPA45A – Прикрепленные файлы

HPA45A (HPA45A.pdf, 525 Kb) [Скачать]

HPA45A – Характеристики
