HPA22F

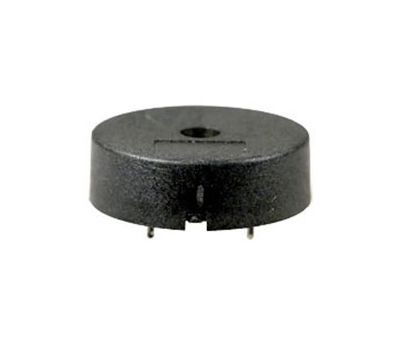

HPA22F JLW - фото

Наведите на картинку для увеличения

23.10 Р
23.10 Р50+
23.10 Р100+
Под заказ
Оптовые цены:
Кол-во 50+ 100+
Цена 23.10 Р 23.10 Р
10131954
Бренд:JLW
Норма упаковки:50
Условия поставки:Под заказ
Срок поставки:По запросу

HPA22F – Описание

Пьезоизлучатель HPA22F

СНЯТО С ПРОИЗВОДСТВА

Применяются в различных приборах и устройствах в качестве излучателей звука.

Рекомендуемая замена: HPA22D

Технические характеристики:

  • Номинальное напряжение, В: 10
  • Номинальный ток, мА: 6
  • Громкость, Дб: 84
  • Рабочая частота, Гц: 4000 ± 500
  • Емкость, нФ: 12
  • Диаметр корпуса d, мм: 22
  • Толщина корпуса h, мм: 7
  • Рабочая температура, 0С: -20…+70
  • Монтаж: в отверстия

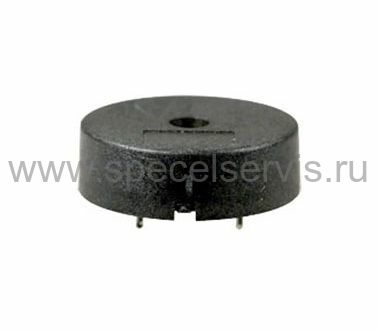

Внешний вид и габаритные размеры:

HPA22F излуч-ль звука пьез., 10В, 4кГц, d=22мм, h=7мм (рис.2)

Технические параметры серии:

Модель

Ном. напряж

Макс. ток

Мин. сила звука

Рабочая частота

Размер

Высота

(В)

(мА)

(дБ)

(Гц)

(мм)

(мм)

Без встроенного генератора, штыревые выводы

HPA13H3570400012.66.7
HPA13K92804000136.7
HPA13L32.570400012.56.3
HPA17B51784000177.9
HPA17F52904000176.8
HPA22D103904000227.4
HPA45A12-1002200-40004513.6
HPM14A5380400013.86.8

Со встроенным генератором, штыревые выводы

HPA23BX1210853500239.8
HPA24AX121595340023.59.5
HPA29AX12880300028.56.3
HPA30FX121090320030.214.7
HPM14AX12780400013.87.5
HPM24AX12209037002417.2
HPM24BX-1122085280023.816
HPM24BX-2122090280023.816
HPM24CX121595340023.59.5
HPM24DX12208538002417

Без встроенного генератора, для поверхностного монтажа

HPS0911A54.57041009x111.7
HPS12F3375400012x122.5
HPS12G3375400012x123
HPS12L5581400012x123
HPS13C5380410012.8x12.82.5
HPS16A3575400016.1x16.13.1
HPS16B3375400016.2x16.12.4
HPS16C3575400016.1x16.13.1
HPS17A9580400017.25.5
HPS17D9580400017.25.5
HPS18A3.62762000187.2
HPS22A9510040002210.8

Без встроенного генератора, провода

HPA10A105803200103.2
HPA17C99804000174
HPA30K125904000305.5

Со встроенным генератором, провода

HPA22AX1288545002211
HPA23AX12209037002317
HPA24CX1212803000249.7
HPA30EX9885350029.810
HPA42AX1212100280041.516



HPA22F – Прикрепленные файлы

HPA22F (HPA22F.pdf, 91 Kb) [Скачать]
