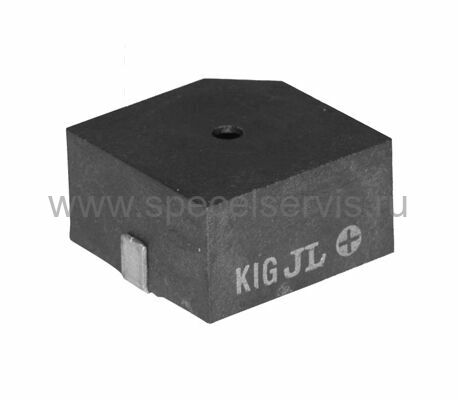

HCS1206D/854 JLW - фото

Наведите на картинку для увеличения

133.35 Р
123.90 Р2000+
116.55 Р5000+
Под заказ
Оптовые цены:
Кол-во 2000+ 5000+
Цена 123.90 Р 116.55 Р
10136808
Бренд:JLW
Норма упаковки:300
Условия поставки:Под заказ
Срок поставки:По запросу

HCS1206D/854 – Описание

Герметичный звуковой излучатель HCS1206D/854

Является электромагнитным преобразователем переменного напряжения в звуковые колебания ферромагнитной пластины с собственной резонансной частотой 24000 Гц. Катушка излучателя имеет сопротивление 45 Ом и выдерживает максимальный ток до 60 мА. В зависимости от внешнего генератора, сила звука излучателя может достигать уровня более 85 дБ на расстоянии 10 см.

Пластиковый корпус излучателя HCS1206D/854, предназначенный для поверхностного монтажа, имеет размеры 12,8х12,8 мм и высоту всего 7 мм и надежно защищен от попадания внутрь пыли и влаги. Рекомендуется как замена электромагнитного излучателя звука HCS1206B.

К основным преимуществам электромагнитных излучателей по сравнению с пьезоэлектрическими можно отнести их предельную дешевизну, повышенную устойчивость к ударным нагрузкам, а также способность лучше воспроизводить низкие частоты в небольшом корпусе.

Области применения: телекоммуникационное оборудование, компьютеры и периферия, портативное оборудование, автомобильная электроника, POS-терминалы.

Технические характеристики:

  • Номинальное напряжение: 6 В.
  • Диапазон рабочего напряжения: 4…8 В.
  • Номинальный ток: не более 60 мА.
  • Сопротивление обмотки катушки: 45 ±5 Ом.
  • Резонансная частота: 2400 Гц.
  • Сила звука: не менее 85 дБ (10 см).
  • Вес излучателя: 2 гр.
  • Габаритные размеры корпуса: 12,8х12,8х7 мм.
  • Рабочий температурный диапазон: -30…+70 °С.
  • Температура хранения: -40…+80 °С.
  • Соответствует директиве RoHS.
  • Рекомендуемая замена для HCS1206B.

Амплитудно-частотная характеристика излучателя звука HCS1206D/854

HCS1206D/854 эл.магнит. изл-ль звука, SMD, 6В, 2400Гц, 12,8x12,8 мм, h=7мм (рис.2)

Внешний вид и габаритные размеры:

HCS1206D/854 эл.магнит. изл-ль звука, SMD, 6В, 2400Гц, 12,8x12,8 мм, h=7мм (рис.3)

HCS1206D/854 – Прикрепленные файлы

HCS1206D-854 (HCS1206D-854.pdf, 148 Kb) [Скачать]
