Цилиндрические датчики серии ВИКО-МС-1x-М18 для обнаружения цветных и зеркальных меток

27.01.2017
автор А П

Бесконтактные датчики фотометок ВИКО-МС-11(14)-М18, производства компании МЕАНДР, предназначены для обнаружения цветных полиграфических меток или кромок самоклеющихся этикеток на прозрачной или полупрозрачной поверхности. Датчики выпускаются с различными спектрами излучения и используются в составе упаковочного оборудования автоматических технологических линий.

Датчики ВИКО-МС-11(14)-М18 размещаются в цилиндрическом корпусе, в котором смонтированы приемник, излучатель, элементы схемы управления и выходного каскада. Излучатель посылает узкий световой луч в сторону объекта контроля, а приемник улавливает свет, отраженный непосредственно от самого объекта. В связи с чем, рабочая зона приемника сильно зависит от отражающих свойств объекта. При эксплуатации датчиков необходимо учитывать эти свойства. Конструкция датчиков позволяет работать с объектами, расположенными практически вплотную к датчику, а также с зеркальными объектами.

Цилиндрические датчики ВИКО-МС-11(14)-М18 могут функционировать в двух режимах: рабочем и обучения. В рабочем режиме выходной сигнал определяется наличием объекта находящегося в зоне контроля. В режиме обучения осуществляется определение уровней включения и выключения с помощью сенсорного контакта, расположенного на корпусе датчика рядом со светодиодным индикатором.

Отличительные особенности:

  • Обучение датчика касанием сенсора.
  • Возможность работы с цветными малоконтрастными метками.
  • Визуальный контроль срабатывания.
  • Широкий диапазон питающего напряжения.
  • Защита от переполюсовки питающего напряжения.
  • Самовосстанавливающаяся защита выхода от КЗ долговременного действия.

Технические характеристики цилиндрических датчиков фотометки

Параметр

Ед.изм.

ВИКО-МС-11-М18

ВИКО-МС-14-М18

Тип выхода



NPN NO-NC

PNP NO-NC

Диапазон напряжений питания

В

DC10...30

Номинальный ток нагрузки

мА

150

Падение напряжения в открытом состоянии

В

1,5

Ток потребления без нагрузки

мА

<30

Ток срабатывания защиты

мА

200

Рабочий зазор, Sn

мм

10

Точность срабатывания при горизонтальном перемещении объекта, не хуже

мм

0,2

Время реакции

мкс

125

Задержка включения выхода *

с

до 5

Задержка выключения выхода *

с

до 5

Время готовности, не более

с

0,2

Посторонняя подсветка

лк

5000

Регулировка чувствительности



Автоматическая в режиме обучения

Состояние коммутационного элемента
нормально открытый (dark on)
нормально закрытый (dark off)



Управление +Uпит
Управление –Uпит

Спектр излучения (б-белый)

нм

470...760

Спектр излучения (с-синий)

нм

470...500

Спектр излучения (ж-жёлтый)

нм

560...590

Спектр излучения (з-зелёный)

нм

500...560

Спектр излучения (к-красный)

нм

620...760

Спектр излучения (ф-фиолетовый)

нм

-

Степень защиты



IP54

Способ подключения



кабель 4x0,2мм2 - 2м

Диапазон рабочей температуры

°C

-25...+55

Температура хранения

°C

-40...+70

Материал корпуса



Пластик

Масса, не более

кг

0,1

*- время задержки оговаривается при заказе, 5мc-10мс-20мс-50мс-0,1с-0,2с-0,5с-1с-5с. по умолчанию устанавливается равным 0

Схемы подключения датчиков фотометок

ВИКО-МС-11-М18

ВИКО-МС-14-М18

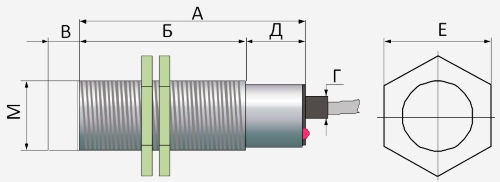

Габаритные размеры цилиндрических датчиков фотометок

Габаритные размеры датчиков ВИКО-МС-11(14)-М18

ВИКО-МС

М

А

Б

В

Г

Д

Е

ВИКО-МС-11(14)-М18

18х1

50

38

-

3,5

12

22
