Надежные реле серии TRY постоянного тока и колодки к ним для установки на DIN-рейку

Электромагнитные реле постоянного тока из серии TRY, производства тайваньской компании Tai-Shing Electronic Components (TTI), конструктивно выполнены в негерметичном корпусе с прозрачной крышкой и содержат две (DPDT) или четыре (4PDT) группы переключающих контактов. Реле рассчитаны на коммутацию тока силой до 10 А (DPDT) и до 5 А (4PDT), что соответствует мощности в нагрузке 280 Вт (2200 ВА) и 140 Вт (1100 ВА), соответственно. Типовая мощность, потребляемая катушкой, не превышает 0,9 Вт.

Подключение проводов к выводам реле TRY возможно как непосредственно с помощью пайки, так и с использованием соответствующих колодок серии PYF, облегчающих крепление реле на DIN-рейку или плоскую поверхность: для реле TRY-2C (DPDT) рекомендуются колодки PYF-08A или PYF-08AE, а для реле TRY-4C (4PDT) – колодки PYF-14A или PYF-14AE.

Отличительные особенности:

• Максимальный ток и напряжение коммутации:
  • 10 А 220 B АС, 10 А 28 B DC – TRY-2C (DPDT),
  • 5 А 277 B АС, 5 А 28 B DC – TRY-4C (4PDT);
• Максимальная мощность коммутации:
  • 2200 ВА, 280 Вт – TRY-2C (DPDT),
  • 1100 ВА, 140 Вт – TRY-4C (4PDT);
• Минимальная нагрузка: 100 мА 5 В DC;
• Сопротивление контактов: 100 мОм;
• Время срабатывания: 25 мс;
• Время отпускания: 25 мс;
• Напряжение пробоя между катушкой и контактом: 1500 В AC (1 мин);
• Напряжение пробоя между группами контактов: 750 В AC (1 мин);
• Напряжение пробоя между разомкнутыми контактами: 750 В AC (1 мин);
• Сопротивление изоляции: 100 МОм (500 В);
• Максимальная частота переключений: 20 операций/мин;
• Механический ресурс: 1х10⁷ срабатываний;
• Ударопрочность: не менее 20 g;
• Виброустойчивость: 6 g (10…55 Гц);
• Относительная влажность: 40…85 %;
• Вес реле: 37 г;
• Материал контактов: AgCdO;
• Рабочий температурный диапазон: -40…+70 °С;

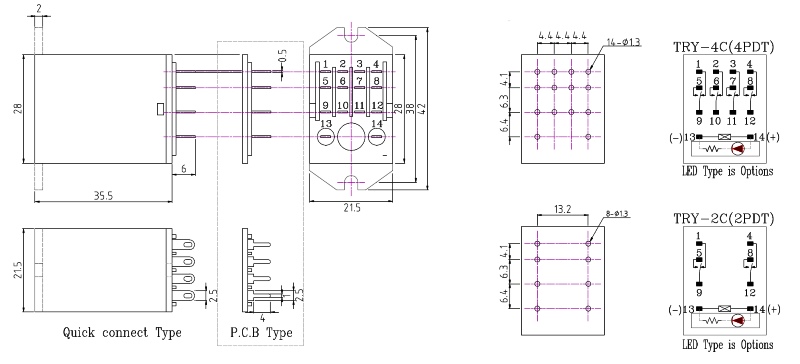

• Габаритные размеры: 35,5х28х21,5 мм;
• Соответствует стандартам UL и cUL (Е156521).

Области применения: оборудование управления электростанцией, транспорт, холодильное оборудование, офисное оборудование, строительная техника, медицинские приборы, измерительные приборы, оборудование аттракционов.

Параметры обмотки реле серии TRY постоянного тока

Параметры для заказа

1. TRY – семейство реле TTI
2. 12V – номинальное напряжение катушки (6, 12, 24, 48, 110 В)
3. DC – тип тока управления (DC – постоянный ток, AC – переменный ток)
4. S – способ подключения (S – пайка или установка в колодку, P – монтаж на ПП)
5. 4C – количество переключающих групп контактов (4C – 4PDT, 2C – DPDT)
6. L  – светодиод (<пусто> – стандартное исполнение)
