Ограничитель мощности ОМ-63 рассчитан на 14кВт и ток до 63А при работе в однофазных сетях

24.08.2016
автор А П

Ограничитель мощности ОМ-63, производства компании МЕАНДР, отслеживает величину максимальной мощности в однофазных сетях и отключает подачу электроэнергии в случае превышения потребляемой мощности выше установленного значения. Встроенная варисторная защита предохраняет подключенное к ограничителю оборудование от разрушающего воздействия мощных импульсных скачков напряжения, вызванных электромагнитными импульсами близких грозовых разрядов или срабатыванием близко расположенных и питаемых от этой же сети электродвигателей, магнитных пускателей или электромагнитов.

Кроме того, устройство ОМ-63 служит для отключения оборудования при выходе сетевого напряжения за допустимые пределы (менее 160 В или более 265 В), предотвращая тем самым выход оборудования из строя и возможное возгорание с последующим пожаром. Однако оно не заменяет другие аппараты защиты, такие как автоматические выключатели, УЗИП, УЗО и прочие.

Ограничитель мощности ОМ-63 устанавливается на монтажную DIN-рейку шириной 35 мм с фронтальным подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надежный зажим проводов суммарным сечением до 35 мм2.

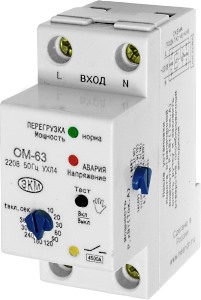

Отличительные особенности:ОМ-63 ограничитель мощности

  • Номинальный ток нагрузки: 63 А (14 кВт);
  • Синхронное управление реле - замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль;
  • Установка времени включения после превышения мощности: от 10 до 360 с;
  • Двухпороговая защита от перенапряжения и снижения напряжения;
  • Встроенная варисторная защита от импульсных скачков сетевого напряжения;
  • Сохраняет работоспособность при напряжении питания до 400 В;
  • Возможность ручного управления.

Технические характеристики ограничителя мощности ОМ-63

Параметры по ограничению мощности

Пороги отключения нагрузки при превышении мощности/при токе

(Uпит=230В)

кВт/А

(1,0/4,3), (1,5/6,5), (2,0/8,7), (3,0/13,0), (4,0/17,4), (5,0/21,7), (6,0/26), (8,0/35,0), (10,0/43,5), (14,5/63,0)

Фиксированная задержка отключения при превышении мощности,

tоткл

с

15

Задержка включения, tвкл

с

10, 20, 30, 60, 90, 120, 180, 240, 300, 360

Параметры защиты по напряжению

Задержка включения (задержка повторного включения)

с

10

Верхний порог отключения нагрузки/задержка срабатывания

Uверх

265/0,2

Верхний порог ускоренного отключения нагрузки/время срабатывания

Uверх

300/0,02

Нижний порог отключения нагрузки/задержка срабатывания

Uниз

160/10

Нижний порог ускоренного отключения/время срабатывания

Uниз

130/0,1

Гистерезис верхнего и нижнего порогов (возврат)

%

3

Параметры защиты от импульсных помех

Уровень ограничения напряжения при токе помехи 100А, не более

кВт

1,2

Макс. энергия поглощения (одиночный импульс 10/1000 мкс)

Дж

40

Макс. ток поглощения (одиночный импульс 8/20 мкс)

А

1200

Макс. ток поглощения (повторяющиеся импульсы 8/20 мкс)

А

600

Время срабатывания импульсной защиты

мс

<25

Питание

Номинальное напряжение питания

В

230

Частота напряжения питания

Гц

50

Максимальное напряжение питания

В

400

Коммутирующая способность контактов

Номинальный ток нагрузки

А

63

Номинальная мощность нагрузки

кВт

13,8

Максимальный ток нагрузки, (активная – АС1, 30 мин)

А

80

Максимальная мощность нагрузки (активная – АС1, 30 мин)

кВт

17,6

Максимальный пропускаемый ток короткого замыкания (не более 10мс)

А

4500

Технические данные

Погрешность измерения, не более

%

6

Габаритные размеры

мм

83x35x67

Масса

кг

0,160

Степень защиты реле корпус / клеммы



IP40/IP0

Диапазон рабочих температур

°С

-25...+55 (УХЛ4)

-40...+55 (УХЛ2)

Температура хранения

°С

-50...+70

Гарантийный срок эксплуатации

месяцев

24

Срок службы, не менее

лет

10

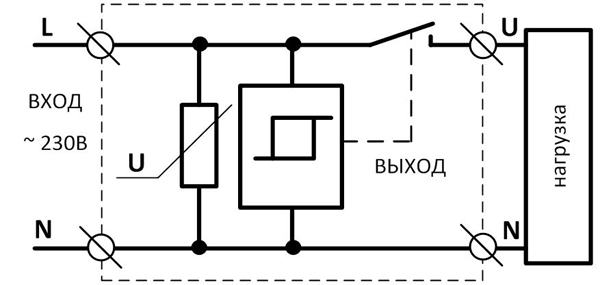

Схема подключения ограничителя мощности ОМ-63

Схема подключения ОМ-63

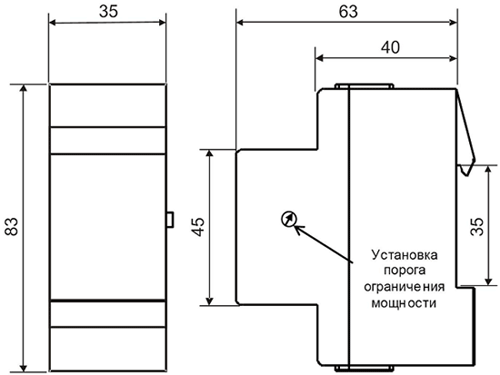

Габаритные размеры ограничителя мощности ОМ-63

Габаритные размеры ОП-63
